ক্যাটালগ
1. ব্যবসায়িক উদ্ধৃতি2
2. সরঞ্জাম কর্মক্ষমতা এবং প্রযুক্তিগত পরামিতি6
1. ইস্পাত বার ট্রাস উত্পাদন লাইনের প্রযুক্তিগত পরামিতি 6
1.1 সরঞ্জাম ওভারভিউ 6
1.2 ইস্পাত বার ট্রাস উত্পাদন লাইনের সরঞ্জাম রচনা 6
1.3 সরঞ্জামের প্রযুক্তিগত পরামিতি: 7
1.4 সরঞ্জাম বৈশিষ্ট্য 8
1.5 সরঞ্জাম কনফিগারেশন এবং মূল ব্র্যান্ড 10
2. ঠান্ডা জলের মেশিন 11
2.1 এয়ার-কুলড বক্স টাইপ চিলারের প্রযুক্তিগত বৈশিষ্ট্য: 11
3. এয়ার কম্প্রেসার 12
1. স্ক্রু এয়ার কম্প্রেসারের প্রযুক্তিগত পরামিতি 13
1. ব্যবসায়িক উদ্ধৃতি
বুদ্ধিমান সিএনসি ট্রাস ঢালাই উত্পাদন লাইন পেশাদার প্রস্তুতকারক
| SGHJ-বুদ্ধিমান CNC ট্রাস ঢালাই উৎপাদন লাইন উদ্ধৃতি শীট | ||||||
| উদ্ধৃতি ইউনিট: Shandong Time Machinery Technology Co., Ltd | ||||||
| অর্ডার নম্বর | ডিভাইসের নাম | ইউনিট টাইপ | ইউনিট | পরিমাণ | ইউনিট-মূল্য (RMB) | টাকার পরিমাণ (RMB) |
| 1 | ইস্পাত বার ট্রাস ঢালাই উত্পাদন লাইন | SGHJpm-100 | Taizhou জন্য সংক্ষিপ্ত | 1 | ||
| 2 | স্ক্রু এয়ার কম্প্রেসার | কায়শান, BK22kw | Taizhou জন্য সংক্ষিপ্ত | 1 | ||
| 3 | কুলিং-ওয়াটার মেশিন | RX-05A | Taizhou জন্য সংক্ষিপ্ত | 1 | ||
| 4 | ইস্পাত বার বাট ঢালাইকারী | 25kva | Taizhou জন্য সংক্ষিপ্ত | 1 | ||
| পরিমাণ | মোট সরঞ্জাম পেমেন্ট ¥: RMB মূলধন: | |||||
| দ্রষ্টব্য: এই মূল্যের মধ্যে ট্যাক্স (13% ভ্যাট), মালবাহী, কমিশনিং এবং ইনস্টলেশন ফি এবং প্রশিক্ষণ ফি অন্তর্ভুক্ত রয়েছে। | ||||||
| সংস্থাটি ইস্পাত ট্রাস ওয়েল্ডিং উত্পাদন লাইনের গবেষণা এবং উন্নয়ন এবং উত্পাদনের উপর দৃষ্টি নিবদ্ধ করে, একটি পেশাদার এবং দক্ষ প্রযুক্তি গবেষণা এবং উন্নয়ন দল রয়েছে, সংস্থাটি প্রযুক্তিগত উদ্ভাবনের প্রতি খুব গুরুত্ব দেয়, স্বাধীন উদ্ভাবনের রাস্তা মেনে চলে, ক্রমাগত পণ্যের কাঠামো সামঞ্জস্য করে। বাজারের চাহিদা মেটাতে, এবং বেশ কয়েকটি সুপরিচিত উদ্যোগের সাথে দীর্ঘমেয়াদী অংশীদারিত্ব প্রতিষ্ঠা করেছে। | ||||||
কোম্পানির নাম: Shandong Time Machinery Technology Co., Ltd
ট্যাক্স শনাক্তকরণ নম্বর: 91370811MA3EP7HT68
কোম্পানির অ্যাকাউন্ট নম্বর: 815010601421010400
ব্যাংক: জিচেং উপ-শাখা, জিনিং সিটির ব্যাংক
ঠিকানা: জিয়াফেং রোডের পূর্ব, রুইক্সিয়াং রোডের উত্তরে, জিনিং ইকোনমিক ডেভেলপমেন্ট জোন, শানডং প্রদেশ (শানডং তাইফেং ইঞ্জিনিয়ারিং গ্রুপ কোং লিমিটেডের হাসপাতালে)
2. সরঞ্জাম কর্মক্ষমতা এবং প্রযুক্তিগত পরামিতি
1. ইস্পাত বার ট্রাস উত্পাদন লাইন প্রযুক্তিগত পরামিতি
1.1 সরঞ্জাম ওভারভিউ

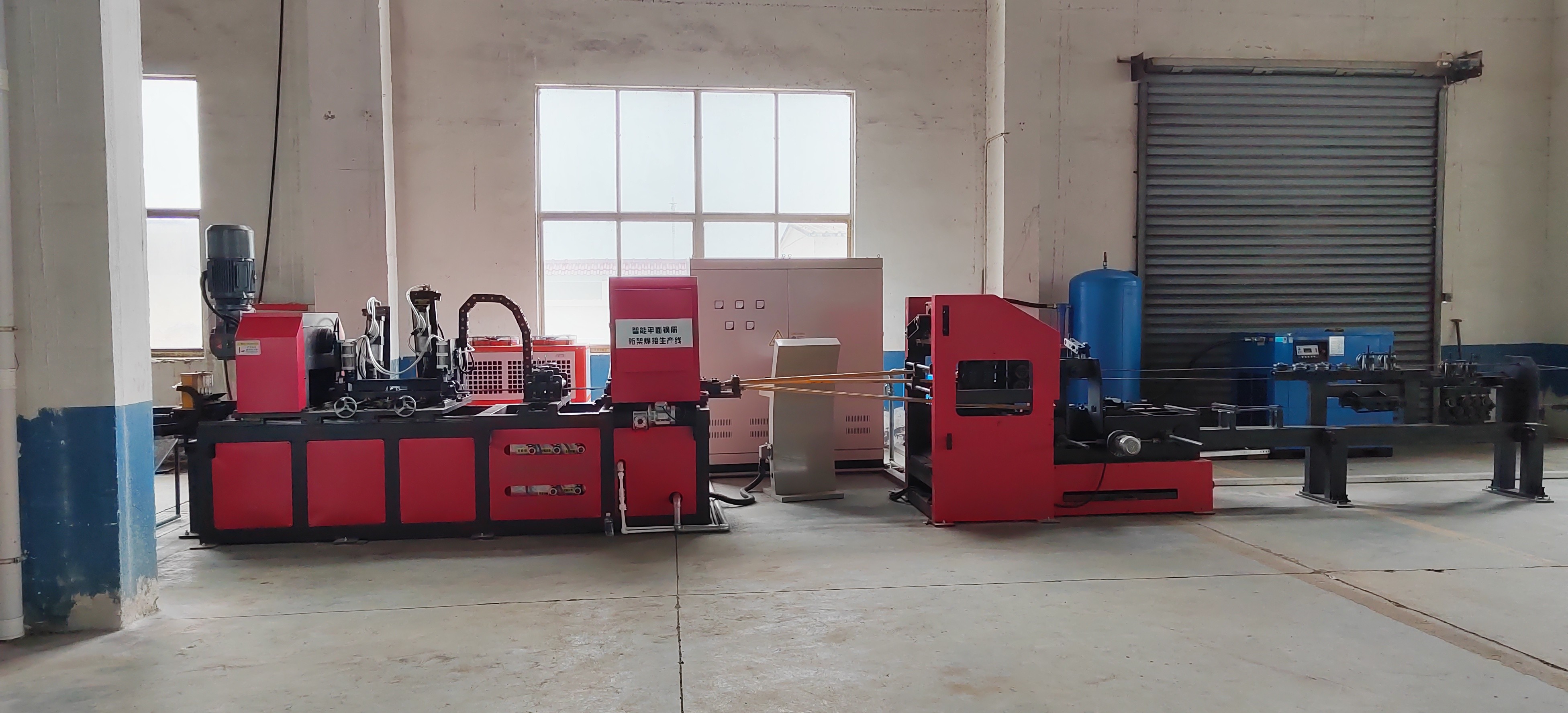

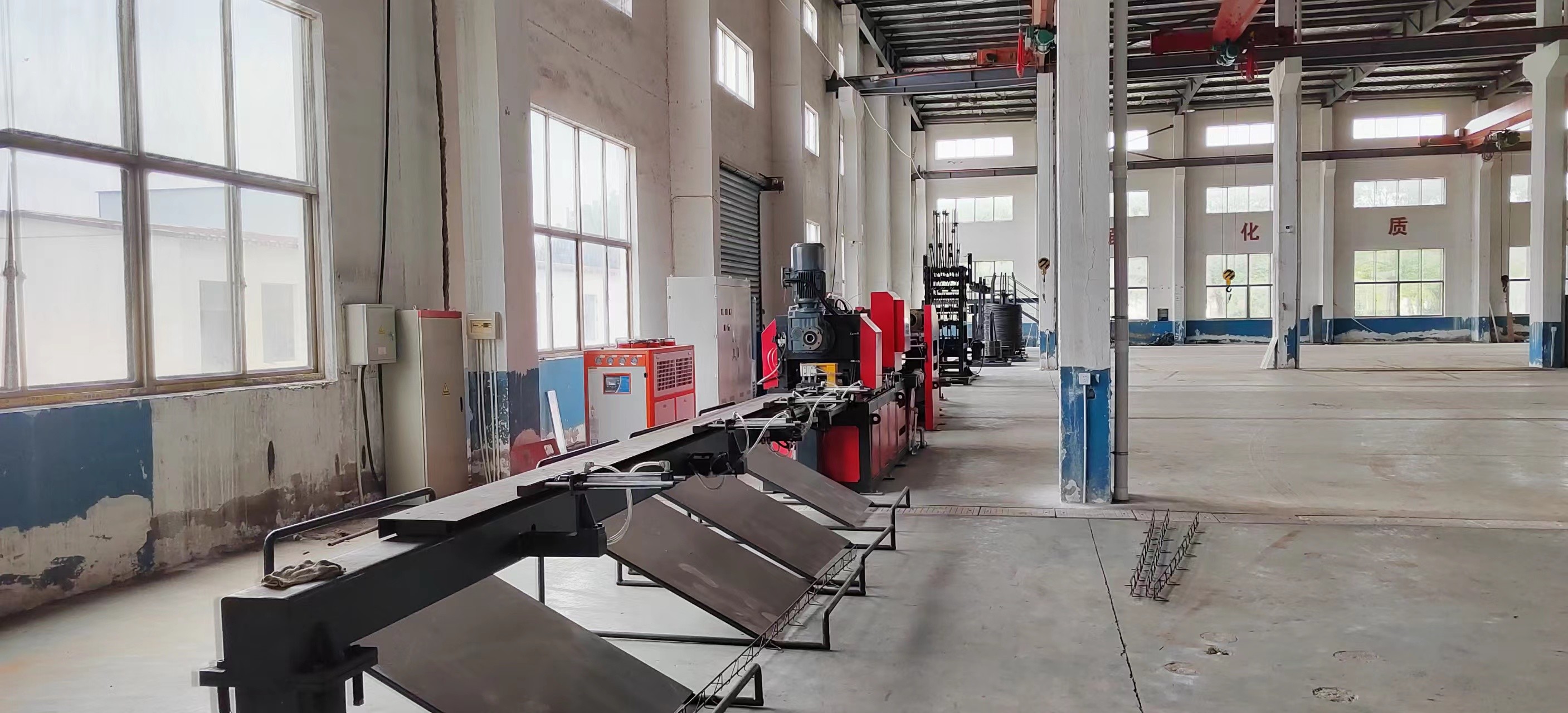

রিইনফোর্সমেন্ট ট্রাস প্রোডাকশন লাইনটি স্টিলের কয়েলের সেট, রিইনফোর্সমেন্ট স্ট্রেটেনিং, সাইড বার বেন্ডিং, ওয়েল্ডিং ফরমিং, স্বয়ংক্রিয় কাটিং, সম্পূর্ণ স্বয়ংক্রিয় প্রোডাকশন লাইনের ইন্টিগ্রেশনে ফিনিশড এগ্রিগেট, স্টিলের ট্রাস সহ প্লেন স্টিলের ট্রাস মেঝে তৈরি করতে পারে, এছাড়াও প্রিফেব্রিকেটেড বিল্ডিং তৈরি করতে পারে। ইস্পাত ট্রাস, ব্যাপকভাবে বিল্ডিং নির্মাণে ব্যবহৃত হয় (ট্রাস ফ্লোর ফ্লোর থেকে), তাপ নিরোধক প্রাচীর বোর্ড নির্মাণ এবং অন্যান্য ক্ষেত্র।
1.2 ইস্পাত বার ট্রাস উত্পাদন লাইনের সরঞ্জাম রচনা:
| অর্ডার নম্বর | সরঞ্জাম উপাদান | পরিমাণ | প্রযুক্তিগত বৈশিষ্ট্য |
| 1 | ইস্পাত বার ফ্রেম | একজনের পথ | উল্লম্ব ডিম্বপ্রসর লাইন ফ্রেম |
| 2 | স্ট্রেইট ফিডিং মেকানিজম | একজনের পথ | সোজা করার একাধিক রাউন্ড ব্যবহার করে, সোজা করার প্রভাব ভাল, ইস্পাত পাঁজর, মোটর ড্রাইভ ওয়্যারে আঘাত করবেন না। |
| 3 | স্টোরেজ এজেন্সি | একজনের পথ | নতুন ওপেন স্টোরেজ র্যাক এবং বাফার স্টোরেজ মোড অবিচ্ছিন্ন উত্পাদন সুবিধার্থে এবং কার্যকরভাবে শক্তিবৃদ্ধি জমা প্রতিরোধ করার জন্য গৃহীত হয়। |
| 4 | টার্মিনাল সোজা করার প্রক্রিয়া | একজনের পথ |
ঢালাই এবং গঠনের আগে, প্রধান শক্তিবৃদ্ধি এবং পেট রড শক্তিবৃদ্ধি দুইবার সোজা করা হয় এবং সমাপ্ত ট্রাসের অনমনীয়তা নিশ্চিত করার জন্য পাঁচ-রোলার সোজা করার পদ্ধতি গ্রহণ করা হয়।
|
| 5 | পেটের রড নমন প্রক্রিয়া | একজনের পথ |
1, সুইং বেন্ডিং, একটি সার্ভো পাওয়ার দ্বারা চালিত ইস্পাত নমন, ভাল সিঙ্ক্রোনিসিটি, উচ্চ স্থিতিশীলতা, 2, অন্য সার্ভো মোটর দ্বারা চালিত তারের প্রক্রিয়া, উচ্চ নির্ভুলতার সাথে আরও ভাল সিঙ্ক্রোনাইজেশন, নমন প্রক্রিয়া সহ, দুটি সার্ভো মোটর নিখুঁত ফিট, কোন স্টপ পরিবর্তন উপলব্ধি করতে পারে না ট্রাস পিচের কার্যকারিতা, উত্পাদন দক্ষতা ব্যাপকভাবে উন্নত করে।
|
| 6 | ঢালাই হোস্ট | একজনের পথ |
প্রতিটি পয়েন্টের উপরে এবং নিচে ঢালাই, মোট 2টি ট্রান্সফরমার, ওয়েল্ডিং ট্রান্সফরমারের মোট শক্তি 60 শতাংশের বেশি কমে গেছে
|
| 7 | কাটিং মেকানিজম | একজনের পথ |
শিয়ারের "কাঁচি" মোডটি শিয়ার এবং প্রক্রিয়া দ্বারা সৃষ্ট ঢালাই সমস্যাগুলি কার্যকরভাবে সমাধান করতে পারে এবং শিয়ার প্রক্রিয়ায় সমাপ্ত ট্রাস পণ্যটির পার্শ্ব বিচ্যুতি এবং বিকৃতি এড়াতে পারে।শিয়ার পজিশন অ্যাডজাস্টমেন্ট একই ধরনের ট্রাস দৈর্ঘ্যের নির্বিচারে শিয়ার অর্জন করতে সার্ভো মোটর এবং নমন এবং তারের সার্ভো মোটর দ্বারা নিয়ন্ত্রিত হয়।
|
| 8 | উপাদান সংগ্রহের প্রক্রিয়া | একজনের পথ | স্বয়ংক্রিয় রিফিল |
| 9 | বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা | একজনের পথ | |
| 10 | অপারেটিং সিস্টেম | একজনের পথ |
অপারেশন বোতাম এবং অন্যান্য অংশ উচ্চ মানের পণ্য ব্যবহার করে সুবিধাজনক অপারেশন এবং সরঞ্জাম সমন্বয় গতি, ঢালাই পরামিতি এবং অন্যান্য কাজ সহজ ট্রাস অ্যাপয়েন্টমেন্ট সিস্টেম
|
| 11 | নির্দেশাবলী, র্যান্ডম খুচরা যন্ত্রাংশ এবং সরঞ্জাম | একজনের পথ | স্ট্যান্ডার্ড লেআউট |
1.3 সরঞ্জামের প্রযুক্তিগত পরামিতি:
| প্রকল্প | ইউনিট | তথ্য | মন্তব্য |
| লেআউট ফ্রেম লোড ভারবহন | কেজি | 2500 | স্ট্রিং বারগুলির উচ্চতা 2 মিটারের বেশি নয়, এবং পাশের বারগুলির উচ্চতা 1.3 মিটারের বেশি নয় |
| লাইন স্থাপনের সংখ্যা | স্বতন্ত্র | 3 | |
| সোজা গতি | মি/মিনিট | ≤30 | ঢালাই সমন্বয় সঙ্গে মিলিত করা উচিত |
| ট্রান্সফরমার পাওয়ার ওয়েল্ডিং | Kva | 160×2 | ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ, প্রতিক্রিয়াশীল শক্তি হ্রাস, বিরতিমূলক কাজ |
| ওয়্যার ট্রান্সফার মোটরের শক্তি | কিলোওয়াট | 5.5×3 | বিরতিহীন সেবা |
| পার্শ্বীয় দণ্ড গঠনকারী মোটরের শক্তি | kw | 3 | সিলিন্ডার + সার্ভো মোটর |
| যান্ত্রিক শিয়ার মোটর শক্তি | কিলোওয়াট | 11×1 | বিরতিহীন সেবা |
| S tendon নমন দূরত্ব | মিমি | 200 | নীচের কোণ ট্রাস উচ্চতা ছাড়া 250 এবং উপরে |
| এস টেন্ডন প্রস্থ | মিমি | 70-270 | প্রস্থ সামঞ্জস্যযোগ্য |
| এস-বার খিলান নমন ব্যাস (অভ্যন্তরীণ ব্যাস) | মিমি | 10 | প্রতিস্থাপন |
| ট্রাসের প্রস্থ (প্রধান শক্তিবৃদ্ধি) | মিমি | 70-270 | অত্যন্ত নিয়মিত |
| প্রধান টেন্ডন ব্যাস | মিমি | Φ8-12 | Φ 8- Φ 12 প্লেট স্ক্রু শক্তিবৃদ্ধি |
| S tendon ব্যাস | মিমি | Φ4-Φ8 | |
| উত্পাদন ট্রাস দৈর্ঘ্য | মি | 0.4-6 | যে কোন দৈর্ঘ্য প্রয়োজন হিসাবে সামঞ্জস্য করা যেতে পারে |
| ট্রাস লাইন গতি (প্লেট) | মি/মিনিট | 6-12 | স্থিতিশীল উত্পাদন গতি 6-12 মি / মিনিট |
| সরঞ্জাম স্রাব দিক | প্রকৃত সাইট পরিকল্পনা অনুযায়ী ইনকামিং এবং ডিসচার্জিং দিক নির্ধারণ করুন | ||
| গ্যাসের চাপ | এমপিএ | ≥0.7 | গ্যাসটি পরিস্রাবণ এবং শুকানোর মধ্য দিয়ে যাওয়া একটি পরিষ্কার গ্যাসের উত্স হতে হবে |
| গ্যাস খরচ | m³/মিনিট | 3/4.5 | |
| উৎপাদন লাইনের দৈর্ঘ্য (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | 45000 * 3000 * 3500 এর দৈর্ঘ্য যথাযথভাবে সামঞ্জস্য করা যেতে পারে | |
| সরঞ্জামের ওজন | টি | 18 (আনুষাঙ্গিক এবং বহিরাগত বৈদ্যুতিক নিয়ন্ত্রণ বাক্স ব্যতীত) | |
| দ্রষ্টব্য: পা নমন প্রক্রিয়া সহ স্ট্যান্ডার্ড সরঞ্জাম, পা নমন প্রক্রিয়া ছাড়া আবাসিক শিল্পায়ন, দয়া করে ব্যাখ্যা করুন। | |||
1.4 সরঞ্জাম বৈশিষ্ট্য
1, ইস্পাত লাইন ফ্রেম
রোটেটিং লেইং আউট মোড ব্যবহার করে ডিস্ক স্টিলের বারের তিনটি সেট ফ্রেম লেয়ার আউট, সর্বোচ্চ 2 টন বিয়ারিং।
প্রতিটি সেট র্যাক একটি পৃথক বায়ুসংক্রান্ত ব্রেক ডিভাইস দিয়ে সজ্জিত করা হয়।
লেয়ার আউট ফ্রেমের প্রতিটি সেটে ইস্পাত পৃষ্ঠের অক্সাইড ত্বক অপসারণের জন্য স্বাধীন প্রাক-সোজা প্রক্রিয়ার একটি সেট রয়েছে।
2. তারের ডেলিভারি মেকানিজম সামঞ্জস্য করুন
সোজা করার একাধিক রাউন্ড ব্যবহার করে, সোজা করার প্রভাব ভাল, ইস্পাত পাঁজরে আঘাত করবেন না, ডবল ক্ষয়কারী মোটর তারের।
প্রতিটি তারের খাওয়ানোর প্রক্রিয়া আলাদাভাবে নিয়ন্ত্রণ করা যেতে পারে।
৩,ইস্পাত স্টোরেজ মেকানিজম
নতুন ওপেন স্টোরেজ র্যাক, বাফার স্টোরেজ মোড গ্রহণ করুন, ক্রমাগত উত্পাদন সহজতর করুন, কার্যকরভাবে শক্তিবৃদ্ধি প্রতিরোধ করুন।
4. টার্মিনাল সোজা করার প্রক্রিয়া
ঢালাই এবং গঠনের আগে, প্রধান শক্তিবৃদ্ধি এবং পেট রড শক্তিবৃদ্ধি দুইবার সোজা করা হয় এবং সমাপ্ত ট্রাসের অনমনীয়তা নিশ্চিত করার জন্য পাঁচ-রোলার সোজা করার পদ্ধতি গ্রহণ করা হয়।
এই প্রক্রিয়াটি ট্রাস পণ্যের অনমনীয়তা সামঞ্জস্য করতে একটি মূল ভূমিকা পালন করে।
5, পেটের রড প্রেস আকৃতি প্রক্রিয়া এবং তারের
বার সুইং নমন, শক্তি, ভাল সিঙ্ক্রোনাইজেশন, উচ্চ স্থিতিশীলতা প্রদান করার জন্য একটি সার্ভো শক্তি দ্বারা ইস্পাত নমন।
রিবার বাঁক চলতে থাকে (নমন প্রক্রিয়াটি বৃত্তাকার আন্দোলন এবং উপরে এবং নীচে সুইং, কোন বিলম্ব নেই), গঠনের গতি দ্রুত।
স্টিলের বার ছাঁচনির্মাণ ছাঁচগুলি স্ক্র্যাচ ছাড়াই ইস্পাত বারগুলির পৃষ্ঠের মুখোমুখি নলাকার।
ওয়্যার সাপ্লাই মেকানিজম একটি সার্ভো মোটর দ্বারা চালিত হয়, যার আরও ভাল সিঙ্ক্রোনাইজেশন এবং উচ্চতর নির্ভুলতা রয়েছে।নমন প্রক্রিয়ার সাথে, দুটি সার্ভো মোটরের নিখুঁত সমন্বয় ট্রাস পিচকে স্টপ ছাড়াই পরিবর্তন করার কাজটি উপলব্ধি করতে পারে, যা উত্পাদন দক্ষতাকে ব্যাপকভাবে উন্নত করে।
6. ঢালাই অংশ
ঢালাইয়ের প্রতিটি পয়েন্ট উপরে এবং নিচে, মোট 2টি ট্রান্সফরমার।
দুটি গ্রুপে ভাল সিঙ্ক্রোনাইজেশন সহ মোট 4 টি চাপ চাপ রয়েছে।
ঢালাই সিলিন্ডারে ছোট স্ট্রোক, বড় শক্তি, দ্রুত ঢালাই গতি এবং উচ্চ গুণমান রয়েছে।
বায়ুসংক্রান্ত ক্ল্যাম্পিং উপায় ব্যবহার করে, উচ্চ মানের ব্র্যান্ড ব্যবহার করে সিলিন্ডার ঢালাই।
ওয়েল্ডিং ইলেক্ট্রোড ক্রোমিয়াম এবং জিরকোনিয়াম খাদ তামা দিয়ে তৈরি
ঢালাইয়ের আকৃতি এবং আকার নিশ্চিত করার জন্য একটি পজিশনিং মেকানিজম দিয়ে সজ্জিত।
দুই-পয়েন্ট রেজিস্ট্যান্স স্পট ওয়েল্ডিং পদ্ধতি পিয়ারদের তুলনায় 60% দ্বারা ইনস্টল করা শক্তি হ্রাস করে এবং প্রতিটি সোল্ডার জয়েন্টের ঢালাইয়ের পরামিতিগুলি আলাদাভাবে সেট করা যেতে পারে।
ফোর-মোড ইলেক্ট্রোড হেড 4 বার পুনরায় ব্যবহার করা যেতে পারে, এবং ব্যবহারের খরচ 3 গুণ কমে যায়।
7. কাটিয়া প্রক্রিয়া
"কাঁচি" মোড কার্যকরভাবে শিয়ার প্রক্রিয়ার কারণে সৃষ্ট ঢালাই সমস্যা সমাধান করতে পারে এবং শিয়ার প্রক্রিয়ায় ট্রাস পণ্যের পাশ এবং বিকৃতি এড়াতে পারে।
দ্রুত শিয়ার গতি, ঢালাই শাটডাউন প্রয়োজন হয় না.
প্রধান বার এবং পাশের বারগুলির ঢালাই জয়েন্টগুলিতে উচ্চ শক্তির শিয়ারের জন্য, সর্বশেষ উন্নত নতুন উচ্চ শক্তি গৃহীত হয়
স্থিতিস্থাপকতা ছাঁচ ইস্পাত.
8. বৈদ্যুতিক যন্ত্রপাতি নিয়ন্ত্রণ ব্যবস্থা
হেচুয়ান কন্ট্রোল সিস্টেম ব্যবহার করে, উচ্চ স্থিতিশীলতা।
9. অপারেটিং সিস্টেম
অপারেশন বোতাম এবং অন্যান্য অংশ উচ্চ মানের পণ্য ব্যবহার করে।
সুবিধাজনক অপারেশন এবং সরঞ্জাম সমন্বয়.
গতি, ঢালাই পরামিতি এবং অন্যান্য কাজ সহজ.
1.5 সরঞ্জাম কনফিগারেশন এবং মূল ব্র্যান্ড
| নাম | ব্র্যান্ড |
ব্যাখ্যা করা মন্তব্য |
| অপারেশন পর্দা | কুনলুন সাধারণ অবস্থা | এটি একটি স্মার্ট ইন্টারনেট অফ থিংস টাচ স্ক্রিন যার মূল হিসাবে ARM CPU এবং 800 MHz।পণ্যটি 1024*600 এর রেজোলিউশন সহ একটি 10-ইঞ্চি TFT LCD স্ক্রিন, একটি চার-তারের প্রতিরোধী টাচ স্ক্রিন এবং একটি আগে থেকে ইনস্টল করা McsgPro কনফিগারেশন সফ্টওয়্যার ব্যবহার করার জন্য ডিজাইন করা হয়েছে। |
| পিএলসি | হেচুয়ান | উচ্চ কর্মক্ষমতা, কম্প্যাক্ট গঠন, শক্তিশালী ফাংশন, উচ্চ স্থিতিশীলতা |
| সার্ভো মোটর | হেচুয়ান | উচ্চ কর্মক্ষমতা, উচ্চ নির্ভরযোগ্যতা, এবং উচ্চ মানের |
| কম ভোল্টেজ নিয়ন্ত্রণ | চিন্ট | গার্হস্থ্য বিখ্যাত ব্র্যান্ড, স্থিতিশীল মানের, উচ্চ নির্ভরযোগ্যতা |
| সুইচিং মোড পাওয়ার সাপ্লাই | তাইওয়ান মিং উই | তাইওয়ানের সুপরিচিত ব্র্যান্ড, 30 বছরেরও বেশি গবেষণা ও উন্নয়ন এবং উত্পাদন অভিজ্ঞতা |
| ঢালাই ট্রান্সফরমার | চেং তাই | জাপানি ওয়েল্ডিং প্রযুক্তি গ্রহণ করুন |
| বায়ুসংক্রান্ত উপাদান | গজ অতিথি | তাইওয়ান সুপরিচিত ব্র্যান্ড, ভাল মানের, উচ্চ নির্ভরযোগ্যতা, উচ্চ লোড |
| ইলেক্ট্রোম্যাগনেটিক ভালভ | গজ অতিথি | |
| ঢালাই সিলিন্ডার | ডাবল ফোর্স কাস্টম সিলিন্ডার | দ্রুত গতি, পর্যাপ্ত শক্তি এবং উচ্চ স্থিতিশীলতা |
| ঢালাই নিয়ামক | সাংহাই গুওলং | স্থিতিশীল পণ্য কর্মক্ষমতা, নির্ভরযোগ্য গুণমান, |
| হ্রাস বাক্স | ঝেজিয়াং রংধনু | স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা |
| রৈখিক গাইড রেল | তাইওয়ান রৌপ্য | উচ্চ লোড, উচ্চ নির্ভুলতা, উচ্চ গতি, উচ্চ নির্ভুলতা |
| ভারবহন | N sk | আমদানি গুণমান, স্থিতিশীল গুণমান, উচ্চ নির্ভরযোগ্যতা |
| তারের ক্যাবল | গুয়াংডং ইংকে | চমৎকার উপাদান, শক্তিশালী নিরোধক, কম উদ্ভটতা |
2. ঠান্ডা জল মেশিন
এয়ার-কুলড চিলারের প্রযুক্তিগত পরামিতি এবং কনফিগারেশন
|
মডেল প্রকল্প |
RX-05A | সজ্জিত করা | |
| উৎস | 380V/3PH/50HZ | ||
|
হিমায়িত আউটপুট |
কে ক্যালোরি/ঘণ্টা | 12900 | |
| kw | 15 | ||
| মোট শক্তি লিখুন | kw | ৪.৪৮ | |
| ক্রায়োজেন | নাম | R22 | উচ্চ মানের কোল্ড মিডিয়া আমদানি করুন |
| নিয়ন্ত্রণ পদ্ধতি | কৈশিক | ||
|
কম্প্রেশন ইঞ্জিন |
প্রকার | ঘূর্ণি প্রকার | আমেরিকান ভ্যালি হুইল |
| শক্তি (কিলোওয়াট) | 3.75 | ||
| নম্বর (PH) | 5 | ||
| পাখা | শক্তি (কিলোওয়াট) | 0.18*2 | কম শব্দ পাখা |
| বাতাসের পরিমাণ (m ³/h) | 7840 | ||
|
কনডেনসেটর |
প্রকার | এয়ার-কুলড ফিন-টাইপ উচ্চ-দক্ষতা হিট এক্সচেঞ্জার | এয়ার-কুলড ফিন-টাইপ উচ্চ-দক্ষতা হিট এক্সচেঞ্জার |
| শীতল বায়ুর পরিমাণ (m ³/h) | 5000 | ||
|
ইভাপোরিমিটার |
প্রকার | জলের অ্যাঙ্ক ট্যাঙ্কের ধরন (স্টেইনলেস স্টীল) | জলের অ্যাঙ্ক ট্যাঙ্কের ধরন (স্টেইনলেস স্টীল) |
| হিমায়িত জল প্রবাহের হার (m ³/h) | 2.5 | ||
| ট্যাঙ্ক ক্ষমতা (L) | 60 | ||
| জলের পাইপের ব্যাস ভিতরে এবং বাইরে | 1″ | ||
| জল পাম্প | শক্তি (কিলোওয়াট) | 0.37 | Aosource (2 বছরের ওয়ারেন্টি) |
| প্রসবের প্রধান (মি) | 20 | ||
| প্রবাহের হার (m ³/h) | 6 | ||
|
চৌকিদার |
মুখ সংস্করণ |
কম্প্রেসার ওভারহিটিং সুরক্ষা, ওভারকারেন্ট সুরক্ষা, উচ্চ এবং নিম্ন চাপ সুরক্ষা, অতিরিক্ত তাপমাত্রা সুরক্ষা, প্রবাহ পরিমাণ সুরক্ষা, ফেজ সিকোয়েন্স / ফেজ ঘাটতি সুরক্ষা, নিষ্কাশন ওভারহিটিং সুরক্ষা, তাপ অপচয় জল স্ট্যান্ডার্ড স্বয়ংক্রিয় সতর্কতা ব্যবস্থা পূরণ করে না |
ব্যাং পু কম্পিউটার সংস্করণ |
| উচ্চ এবং নিম্ন ভোল্টেজ টেবিল | তাইওয়ান জাভে | ||
| ছাঁকনি | আমেরিকা ALCO | ||
| ফেজ ঘূর্ণন রিলে |
ফ্রান্সের স্নাইডার |
||
| যোগাযোগকারী | |||
| প্রধান সুইচ | |||
| সম্পূর্ণ বিবরণ | ওজন (কেজি) | 174.5 | কাঠের ফ্রেম প্যাকেজিং |
| রূপরেখা মাত্রা (মিমি) | 1310*630*1230 | ||
| পৃষ্ঠ প্রস্তুতি | প্রধান বোর্ড 2 মিমি, সিলিং প্লেট 1.5 মিমি | ইলেক্ট্রোস্ট্যাটিক স্প্রে প্লাস্টিক | |
3. এয়ার কম্প্রেসার
BK 22-8 ZG এয়ার-কুলড স্ক্রু মেশিনের প্রযুক্তিগত পরামিতি
| স্ক্রু গ্রুপ | 5:6 টেড রটার |
| কম্প্রেস মোড | ক্রমাগত, একক স্তর |
| সংকুচিত বায়ু আউটলেট চাপ | পৃ2=0.8MPa |
| কুলিং-ডাউন পদ্ধতি | জোর করে বায়ু শীতল করা |
| সংকুচিত বায়ু আউটলেট তাপমাত্রা | 10℃ থেকে 15℃ পর্যন্ত পরিবেষ্টিত তাপমাত্রার চেয়ে বেশি |
| তৈলাক্তকরণ তেল পরিমাণ | প্রায় 8.6 লিটার |
| মোটর গতি | N=2930r/মিনিট |
| ক্ষমতা নির্ধারণ | 22kW |
| নির্গমন হার | V=3.45m3/মিনিট |
| কাজের ওজন | প্রায় 390 কেজি |
| বায়ু তাপমাত্রা উপরের সীমা | 45℃ |
| বায়ু তাপমাত্রা কম সীমা | 0℃ |
| তেল খরচ | নিষ্কাশন তেলের পরিমাণ 3 পিপিএমের কম |
| গোলমাল |
74dB(A) |
| বাহ্যিক আকার (দৈর্ঘ্য, প্রস্থ এবং উচ্চতা) (মিমি) | 1200×800×1120 |
