শানডং টাইম মেশিনারি টেকনোলজি কোং লিমিটেড।
"পিসি স্কয়ার টিউব রিইনফোর্সমেন্ট ট্রাস ওয়েল্ডিং প্রোডাকশন লাইন (এসজিএইচজে-আইভি) " সরঞ্জাম তথ্য এবং উদ্ধৃতি
আইনগত প্রতিনিধি: কুই হাও
ফোনঃ ১৩৩৯৫৩৭৮২৮২
ঠিকানাঃ অর্থনৈতিক উন্নয়ন অঞ্চল, জিনিং সিটি, শানডং প্রদেশ
ওয়েবসাইটঃ www.sdsgzn.com
বিষয়বস্তু
I. ব্যবসায়িক উদ্ধৃতি 2
II.আনমোলেটেড ফর্মওয়ার্ক ট্রাস মেঝে প্রকল্পের ভূমিকা 3
1প্রকল্পের সারসংক্ষেপ ৩
2. উৎপাদন প্রক্রিয়া ভূমিকা 5
3. স্কয়ার টিউব রিইনফোর্সমেন্ট ট্রাস (ডান কোণ ট্রাস) 6
III.সরঞ্জাম কর্মক্ষমতা এবং প্রযুক্তিগত পরামিতি7
1. রিইনফোর্সমেন্ট ট্রাস প্রোডাকশন লাইন 8 এর প্রযুক্তিগত পরামিতি
1.1 স্কয়ার টিউব সরঞ্জামগুলির সংক্ষিপ্ত বিবরণ 8
1.২ রিইনফোর্সমেন্ট ট্রাস্ক প্রোডাকশন লাইন সরঞ্জামের গঠন ৮
1.৩ যন্ত্রপাতি প্রযুক্তিগত পরামিতিঃ ৯
1.4 সরঞ্জামের বৈশিষ্ট্য 10
1.5 সরঞ্জাম কনফিগারেশন এবং উপাদান ব্র্যান্ড 10
2 শীতল জল মেশিন 11
2.১ বায়ু-শীতল বক্স টাইপ কুলিং ইউনিটের প্রযুক্তিগত বৈশিষ্ট্য নিম্নরূপঃ ১২
2.2 ডিপচোরি বায়ু-শীতল বক্স কুলিং ইউনিটের জন্য খুচরা যন্ত্রাংশের তালিকাঃ 13
3বায়ু সংকোচকারী 14
1. বায়ু শীতল স্ক্রু মেশিনের প্রযুক্তিগত পরামিতি 14
I. ব্যবসায়িক উদ্ধৃতি
ইন্টেলিজেন্ট সিএনসি ট্রাস ওয়েল্ডিং উত্পাদন লাইন পেশাদার প্রস্তুতকারক
| SGHJ-IV ইন্টেলিজেন্ট সিএনসি ট্রাস ওয়েল্ডিং উৎপাদন লাইন উদ্ধৃতি | |||||||||
| উদ্ধৃতি ইউনিটঃ শানডং শিগুয়াং মেশিনারি টেকনোলজি কোং লিমিটেড। | |||||||||
|
সিরিয়াল না, না। |
সরঞ্জামের নাম | সরঞ্জাম মডেল | ইউনিট |
পরিমাণ |
খরচ মূল্য (RMB) |
পরিমাণ (RMB) |
|||
| 1 | স্কয়ার পাইপ রিবার ট্রাস ওয়েল্ডিং উত্পাদন লাইন | এসজিএইচজে-৪ | ইউনিট | 1 | |||||
| 2 | স্ক্রু এয়ার কম্প্রেসার | কাইজেন বি কে সিরিজ ৩৭ কিলোওয়াট | ইউনিট | 1 | |||||
| 3 | শীতল জল মেশিন | RX-10A | ইউনিট | 1 | |||||
| 4 | রিবার ওয়েল্ডিং মেশিন | ২৫ কেভি | ইউনিট | 1 | |||||
| মোট | আরএমবিঃ আরএমবি বড় অক্ষরঃ | ||||||||
| দ্রষ্টব্যঃ এই মূল্যে কর, মালবাহী, ডিবাগিং এবং ইনস্টলেশন ফি, প্রশিক্ষণ ফি অন্তর্ভুক্ত রয়েছে। | |||||||||
| আমাদের কোম্পানি গবেষণা এবং উন্নয়ন এবং ইস্পাত truss ঢালাই উত্পাদন লাইন উত্পাদন উপর দৃষ্টি নিবদ্ধ করে, বিশেষ এবং দক্ষ প্রযুক্তি গবেষণা এবং উন্নয়ন দলের সঙ্গে,কোম্পানি প্রযুক্তিগত উদ্ভাবনকে গুরুত্ব দেয়, স্বতন্ত্র উদ্ভাবনের পথ বেছে নেওয়ার উপর জোর দেয়, বাজারের চাহিদা মেটাতে পণ্য কাঠামোকে ক্রমাগত সামঞ্জস্য করে,এবং বেশ কয়েকটি সুপরিচিত উদ্যোগের সাথে দীর্ঘমেয়াদী সহযোগিতামূলক অংশীদারিত্ব স্থাপন করে. | |||||||||
2অর্থ প্রদানের পদ্ধতি, অর্থ প্রদানের সময়কাল এবং সম্পত্তির অধিকারের মালিকানাঃ
1চুক্তি স্বাক্ষরিত হওয়ার তিন দিনের মধ্যে চুক্তির মোট মূল্যের ৩০% জমা দিতে হবে।
2লেনদেনের জন্য অর্থ প্রদানঃ চুক্তি পণ্য পাঠানোর আগে চুক্তির মোট মূল্যের 60%;
3ইনস্টলেশন পেমেন্টঃ মোট চুক্তি মূল্যের ৫% সরঞ্জাম ইনস্টল করার পর সাত দিনের মধ্যে পরিশোধ করা হবে।
4গ্যারান্টি ডিপোজিটঃ বাকি 5% গ্যারান্টি হিসাবে; 1 বছরের গ্যারান্টি সময়কাল, গ্যারান্টি সময়কাল সুদ ছাড়াই তিন দিনের মধ্যে প্রদান করা হয়;
5.এই চুক্তির অধীনে অর্থ প্রদান সম্পূর্ণরূপে নিষ্পত্তি হওয়ার আগে পার্ট এ পণ্যগুলির মালিকানা বজায় রাখে; পার্ট বি সম্মত অর্থ প্রদানের পদ্ধতি অনুসারে সরঞ্জামগুলির জন্য অর্থ প্রদান করবে, অন্যথায়,পার্ট A-এর পরিষেবা স্থগিত করার অধিকার আছে.
▶ টাকা পাঠানোর তথ্য
কোম্পানির নামঃ Shandong Time Machinery Technology Co. Ltd
ট্যাক্স সনাক্তকরণ নম্বরঃ 91370811MA3EP7HT68
অ্যাকাউন্ট নম্বরঃ 815010601421010400
ব্যাংক: জিনিং ব্যাংক সিচেনগ সাব-ফিল্ড
ঠিকানাঃ জিনিং অর্থনৈতিক উন্নয়ন অঞ্চল, শানডং প্রদেশ, জিয়াফেং রোডের পূর্ব দিকে, রুইসিয়াং রোডের উত্তরে (শানডং টাইফেং ইঞ্জিনিয়ারিং গ্রুপ কোং, লিমিটেড ইয়ার্ড) টেলিফোনঃ 13954713947
II. আনমোলেটেড ফর্মওয়ার্ক ট্রাস ফ্লোর প্রকল্পের ভূমিকা
1প্রকল্পের সারসংক্ষেপ

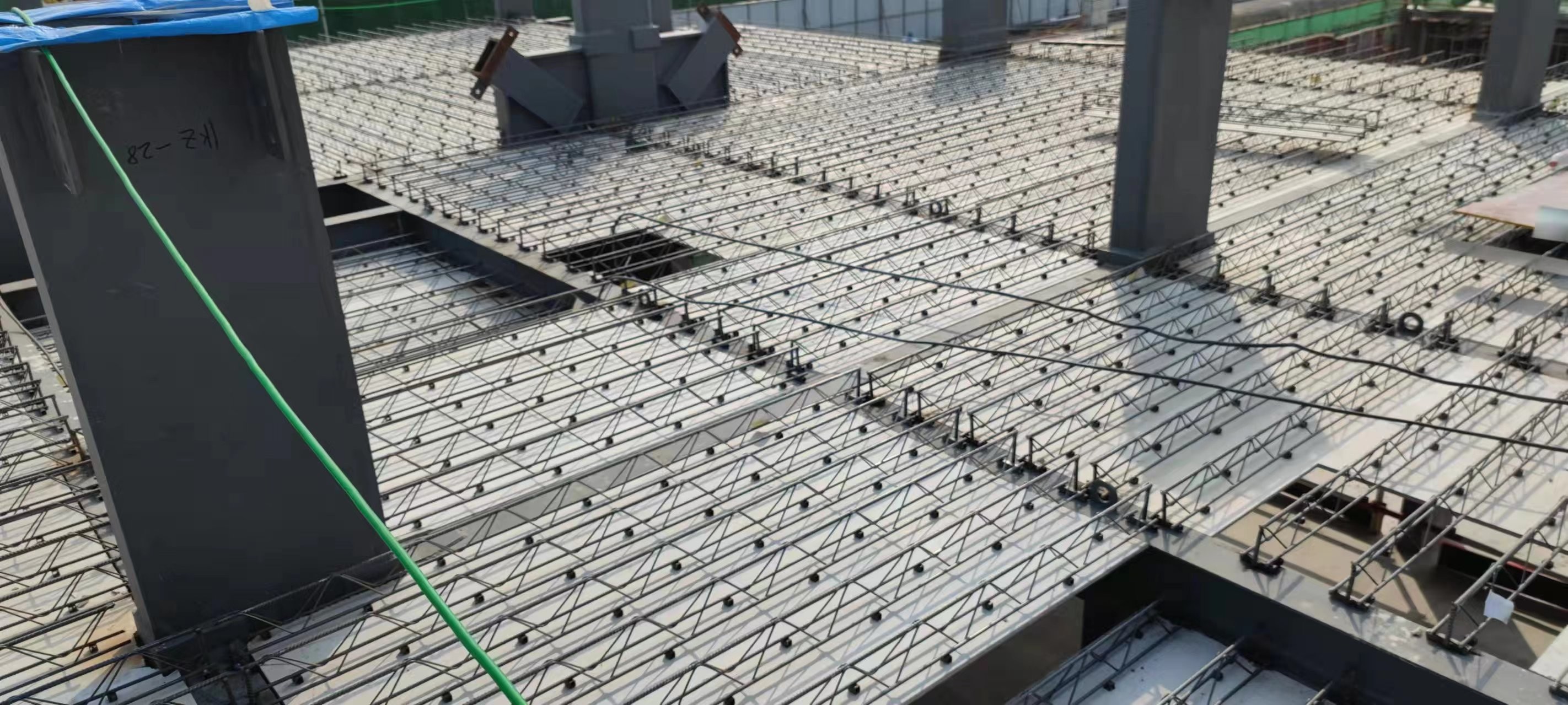

একত্রিত করা ফর্মওয়ার্ক শক্তিশালী ট্রাস মেঝে একটি নতুন ধরনের সবুজ বোর্ড ব্যবহার করে। নীচের বোর্ড সিমেন্ট এবং কোয়ার্টজ বালি প্রধান উপকরণ হিসাবে তৈরি করা হয়,আমদানিকৃত প্রাকৃতিক কাঠের পল্পের সাথে প্রধান শক্তিশালীকরণ ফাইবারএটি উচ্চ চাপে চাপানো বিশেষ ফর্মওয়ার্ক এবং উচ্চ তাপমাত্রায় বাষ্প অক্সিজেন দ্বারা তৈরি করা হয়। এর পৃষ্ঠের নিয়মিত রোল টেক্সচার রয়েছে,যা সাধারণ ফ্ল্যাট প্লেটের তুলনায় বোর্ড এবং কংক্রিট বা মর্টার এর মধ্যে আঠালো শক্তি 50% এরও বেশি বৃদ্ধি করতে পারেএটি কার্যকরভাবে বোর্ড এবং কংক্রিট বা মর্টার মধ্যে দুর্বল সংযুক্তি দ্বারা সৃষ্ট detachment সমস্যা সমাধান এবং বোর্ড বিকৃতি সীমাবদ্ধ,এর ফলে বোর্ড বিকৃতির কারণে সমাপ্তির ফাটল সমস্যার সমাধান করা হয়.
নতুন সবুজ নীচের বোর্ডটি বিশেষ স্ব-ট্যাপিং স্ক্রু এবং স্বয়ংক্রিয় স্ক্রু-লকিং মেশিনের সংযোগ বেসের সাহায্যে শক্তিশালী ট্র্যাসে সংযুক্ত করা হয়।এটি যান্ত্রিকীকরণ এবং শিল্প উৎপাদন বাস্তবায়ন করে, সহজ নির্মাণ প্রযুক্তির সাথে, সুবিধাজনক নির্মাণ এবং পরিবহন, নীচের বোর্ডের সমতল পৃষ্ঠ।এটি বর্তমানে বাজারে উপলব্ধ ল্যামিনেটেড বোর্ড এবং মোল্ড ইন-প্লেস মেঝে কাঠামো সম্পূর্ণরূপে প্রতিস্থাপন করতে পারে, বিচ্ছিন্ন-মুক্ত, প্লাস্টার-মুক্ত, দ্রুত ইনস্টলেশন অর্জন, নির্মাণ প্রক্রিয়া হ্রাস, পরিবহন খরচ হ্রাস, প্রায় কোন ক্ষতি, অভ্যন্তরীণ নেট উচ্চতা নিশ্চিত,এবং নির্মাণ খরচ কমানো, ইত্যাদি এটি প্রিফ্যাব্রিকেটেড হাউসে ল্যামিনেটেড বোর্ড ব্যবহারে বিদ্যমান পরিচিত সমস্যাগুলি ব্যাপকভাবে সমাধান করে এবং বিভিন্ন বিল্ডিং প্রকল্প যেমন হোটেল, অফিস ভবন,স্কুল, আবাসিক ভবন, হাসপাতাল, গুদাম, পার্কিং লট, এবং বহু-তলা শিল্প ভবন। এটি প্রিফ্যাব্রিকেটেড বিল্ডিংগুলিতে মেঝে নির্মাণের জন্য নতুন বিকল্পগুলির মধ্যে একটি,বিপুল বাজারের সম্ভাবনা.

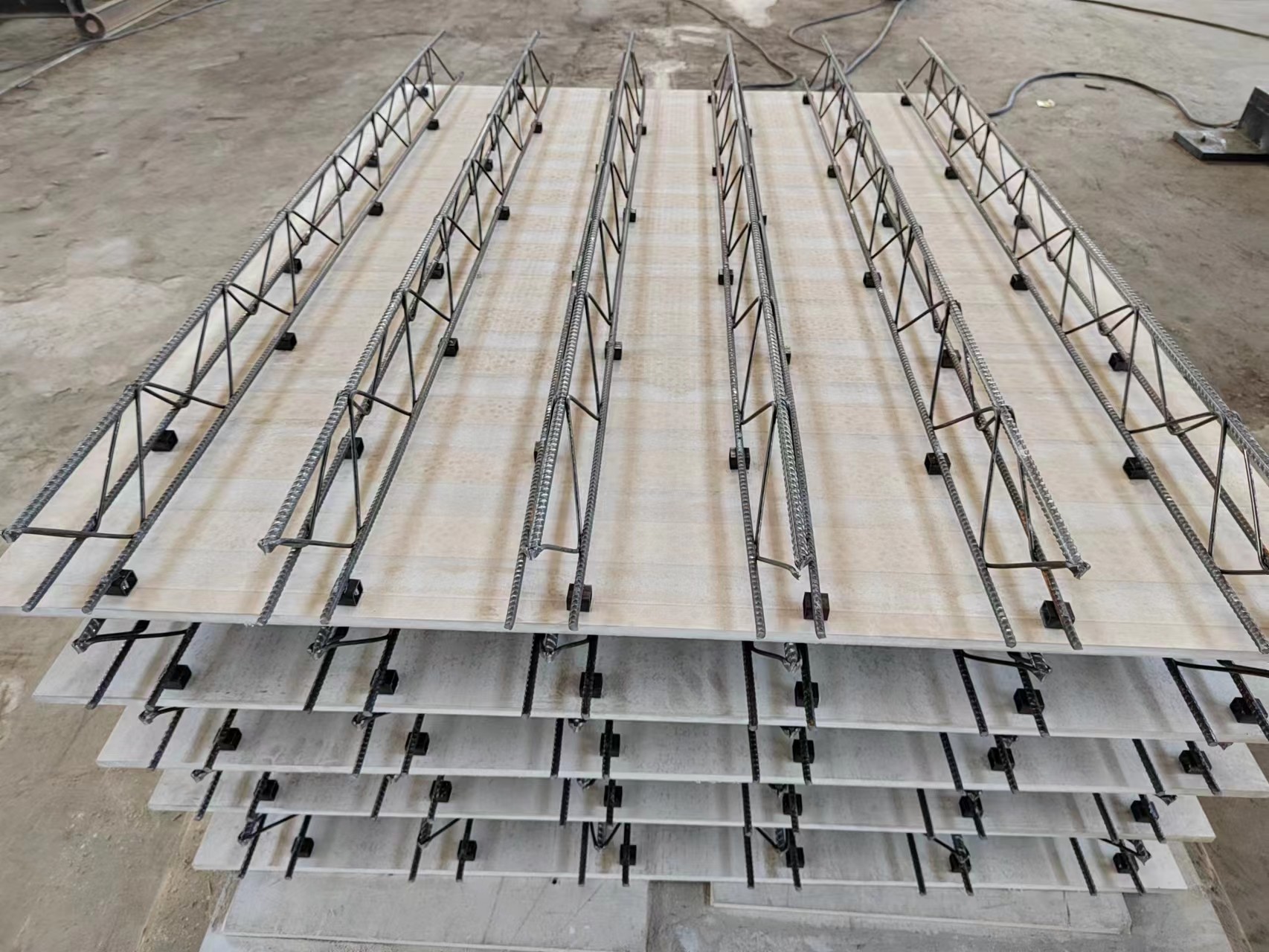

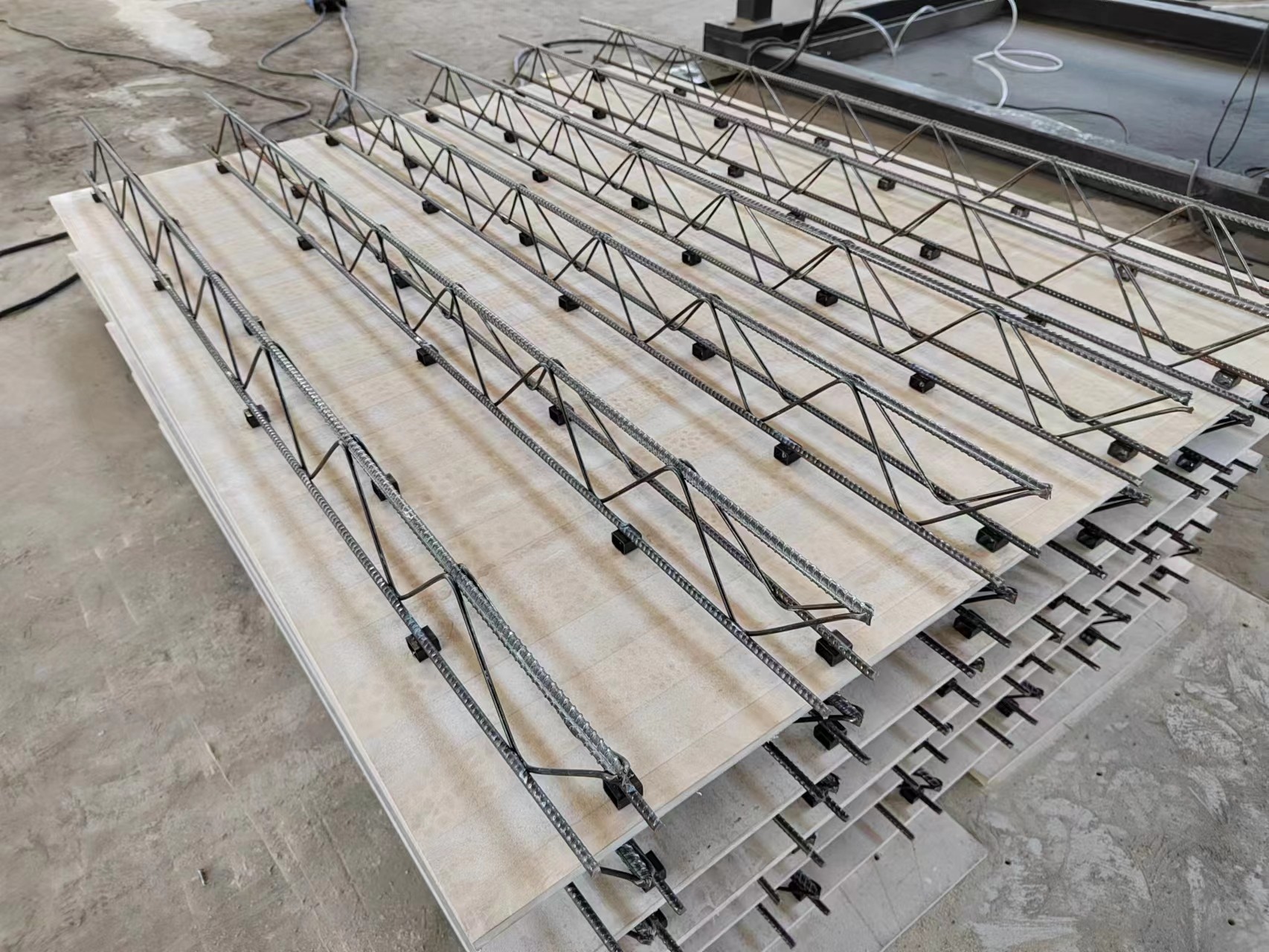

2. সমাপ্ত পণ্য (সঠিক কোণ)
III. সরঞ্জাম কর্মক্ষমতা এবং প্রযুক্তিগত পরামিতি
1. স্টিলের জোল উত্পাদন লাইনের প্রযুক্তিগত পরামিতি
1.১ সরঞ্জামের সারসংক্ষেপ

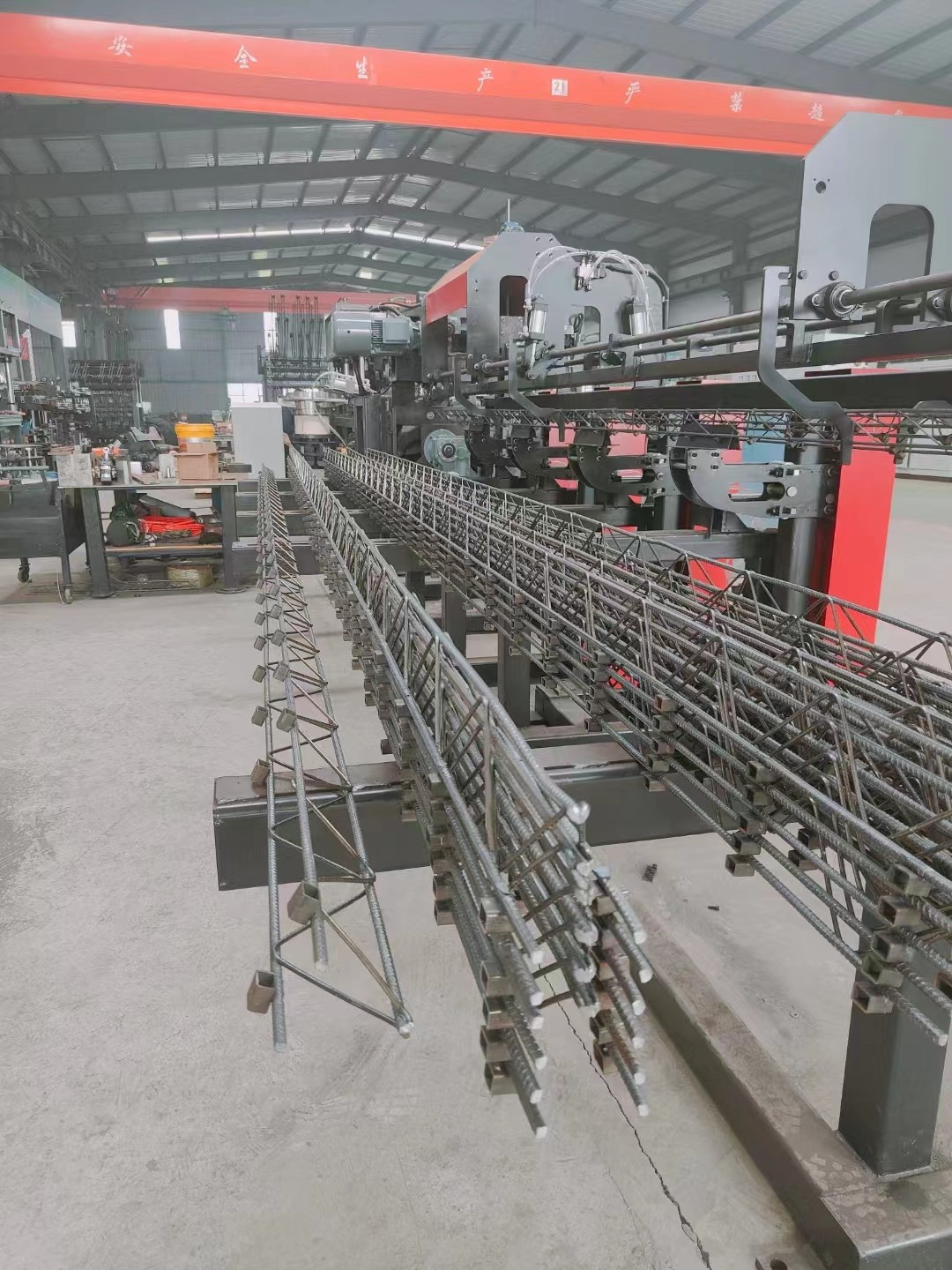

স্কয়ার টিউব রিবার ট্রাস উত্পাদন লাইন একটি সম্পূর্ণ স্বয়ংক্রিয় উত্পাদন লাইন যা রিবার রোলিং রিলিজ, রিবার সোজা, সাইড বার বাঁক, ওয়েল্ডিং গঠন, স্বয়ংক্রিয় shearing,এবং সমাপ্ত পণ্য সংগ্রহ, যা ধংসহীন ছাঁচনির্মাণ সজ্জা, মেঝে জোড়া জন্য সজ্জা এবং একত্রিত ভবন জন্য পিসি সজ্জা সজ্জা উত্পাদন করতে পারে,যা বিল্ডিং নির্মাণ (প্রিপজিশনেড ফ্লোর জোস্ট) এবং উচ্চ গতির রেলপথ নির্মাণ (ডাবল ব্লক রেলপথ স্লিপার) ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়.
বর্গাকার নলগুলির জন্য ঢালাই সরঞ্জাম:
| না, না। | সরঞ্জাম উপাদান | পরিমাণ | প্রযুক্তিগত বৈশিষ্ট্য |
| 1 | স্কয়ার টিউব সংযোগকারী কম্পন প্লেট-সংগ্রাহক | দুই সেট | ভিব্রেশন ফিড, কনভেয়র স্লাইপ, স্টকার |
| 2 | হাই স্পিড ওয়েল্ডিং সমন্বয় | দুই সেট | উচ্চ গতির সিলিন্ডার, ক্রোমিয়াম-জিরকনিয়াম welded ইলেকট্রোড গঠিত |
| 3 | নিউম্যাটিক ফিডিং উপাদান | দুই সেট | সংযোগ অংশের স্বয়ংক্রিয় লোডিংয়ের জন্য |
| 4 | ঢালাই মোল্ড এবং ঢালাই পাওয়ার সরবরাহ | এক সেট | যন্ত্রপাতি, যন্ত্রপাতি, যন্ত্রপাতি, যন্ত্রপাতি, যন্ত্রপাতি, যন্ত্রপাতি |
| 5 | সোল্ডিং কুলিং ওয়াটার সিস্টেম | এক সেট | সংযোগকারী অংশের ঢালাইয়ের জন্য শীতল |
| 6 | চলমান উপাদানগুলির সমন্বয় | এক সেট | সংযোগকারী অংশের ঢালাই অবস্থান নিয়ন্ত্রনের জন্য |
1.২ সরঞ্জাম রিবার ট্রাস উৎপাদন লাইনের গঠনঃ
| না, না। | সরঞ্জাম উপাদান | পরিমাণ | প্রযুক্তিগত বৈশিষ্ট্য |
| 1 | কয়েল রিবার ওয়্যার লেজিং র্যাক | এক সেট | ব্রেকযুক্ত উল্লম্ব ওয়্যার লেপিং র্যাক |
| 2 | সরলীকরণ এবং খাওয়ানোর প্রক্রিয়া | এক সেট | রিবারগুলিকে ক্ষতিগ্রস্থ না করে দুর্দান্ত সোজা করার প্রভাব সহ মাল্টি-হুইল সোজা গ্রহণ করে; তিনটি হ্রাস মোটর সহ দ্বৈত চালিত তারের খাওয়ানো। |
| 3 | উপাদান সঞ্চয় ব্যবস্থা | এক সেট | একটি নতুন ধরণের খোলা স্টোরেজ র্যাক দিয়ে সজ্জিত যা কমনিং স্টোরেজ ব্যবহার করে, অবিচ্ছিন্ন উত্পাদনকে অনুমতি দেয় এবং শক্তিশালী সজ্জা জমে থাকা কার্যকরভাবে প্রতিরোধ করে। |
| 4 | টার্মিনাল সোজা করার প্রক্রিয়া | এক সেট | দ্বিতীয় পর্যায়ের টার্মিনাল সোজা করা হয় প্রধান শক্তিশালীকরণ এবং ডায়াগনাল সদস্যের উপর পাঁচটি রোলার সোজা করার পদ্ধতি ব্যবহার করে ওয়েল্ডিং এবং গঠনের আগে,ট্রাস পণ্যগুলির সরলতা নিশ্চিত করা. |
| 5 | ডায়াগোনাল সদস্য বাঁকানো প্রক্রিয়া | এক সেট |
1) পেন্ডুলাম রড বাঁক একটি সার্ভো মোটর দ্বারা চালিত হয়, যা ভাল সিঙ্ক্রোনাইজেশন এবং উচ্চ স্থিতিশীলতা নিশ্চিত করে। 2) তারের খাওয়ানোর প্রক্রিয়াটি অন্য সার্ভো মোটর দ্বারা চালিত হয়, যা আরও ভাল সিঙ্ক্রোনাইজেশন এবং উচ্চতর নির্ভুলতা সরবরাহ করে।দুই servo মোটর নিখুঁত সহযোগিতা মেশিন বন্ধ না করেই truss পিচ পরিবর্তন করতে সক্ষম, উৎপাদন দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি করে।
|
| 6 | ঢালাইয়ের প্রধান ইউনিট | এক সেট | দুটি স্পট ওয়েল্ড ব্যবহার করা হয়, মোট 2 টি ট্রান্সফরমার ব্যবহার করে, যা ওয়েল্ডিং ট্রান্সফরমারগুলির মোট শক্তি খরচ 60 শতাংশেরও বেশি হ্রাস করে। |
| 7 | বাঁকানো যন্ত্র | এক সেট | সার্ভো-মেকানিকাল বাঁক ব্যবহার করে, দ্রুত গতি, কম শব্দ, উচ্চতর স্থিতিশীলতা। |
| 7 | কাটিয়া যন্ত্রপাতি | এক সেট | কাটিয়া প্রক্রিয়া দ্বারা সৃষ্ট খোলা welds সমস্যা কার্যকরভাবে সমাধান করার জন্য একটি "কয়লা টাইপ" কাটিয়া মোড ব্যবহার করে। এই মোড কাটিয়া প্রক্রিয়া চলাকালীন truss skewing এবং বিকৃতি এড়াতে সাহায্য করে.কাটিয়া অবস্থানের সমন্বয় সার্ভো মোটর দ্বারা নিয়ন্ত্রিত হয়, যা মেশিনটি বন্ধ না করেই যে কোনও দৈর্ঘ্যের ট্র্যাশগুলি কাটা সম্ভব করে। |
| 8 | সমষ্টিগত সংগ্রহ প্রক্রিয়া | এক সেট | স্বয়ংক্রিয় স্ট্যাকিং |
| 9 | বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা | এক সেট | |
| 10 | অপারেটিং সিস্টেম | এক সেট |
অপারেটিং বোতাম এবং অন্যান্য উপাদান উচ্চ মানের হয় সুবিধাজনক সরঞ্জাম অপারেশন এবং সমন্বয় গতি, ওয়েল্ডিং পরামিতি ইত্যাদির সুবিধাজনক অপারেশন ট্রাস রিজার্ভেশন সিস্টেম
|
| 11 | নির্দেশাবলী ম্যানুয়াল, খুচরা যন্ত্রাংশ, এবং সরঞ্জাম | এক সেট |
স্ট্যান্ডার্ড কনফিগারেশন
|
1.৩ যন্ত্রপাতি প্রযুক্তিগত পরামিতিঃ
| সুইং আর্ম | ইউনিট | পরিমাণ | নোট |
| ওয়্যার লেজিং র্যাকের লোড ক্ষমতা | কেজি | 2000 | উপরের অ্যাকর্ডের উচ্চতা ২ মিটারের বেশি হওয়া উচিত নয় এবং পাশের অ্যাকর্ডের উচ্চতা ১.৩ মিটারের বেশি হওয়া উচিত নয়। |
| ওয়্যার বরাদ্দ র্যাকের সংখ্যা | ইউনিট | 5 | |
| সাইড স্টিল ফর্মিং মোটরের ক্ষমতা | কিলোওয়াট | 7.5 | |
| ওয়েল্ডিং ট্রান্সফরমারের শক্তি | কিলোওয়াট | ১৬০x৩ | পিছনে যোগ করা বর্গাকার টিউব ঢালাই ট্রান্সফরমার সঙ্গে বিরতিপূর্ণ অপারেশন |
| কাঁচা মোটর শক্তি | কিলোওয়াট | ১১+১১ | স্ব-উন্নত উত্তোলন কাঁচি বিরতিপূর্ণ অপারেশন গ্রহণ |
| র্যাক মোটর শক্তি সংগ্রহ এবং উত্তোলন | kডব্লিউ | 2.2 | অন্তর্বর্তীকালীন অপারেশন |
| পাশের অ্যাকর্ড বাঁকানো পিচ | মিমি | 200 | |
| অ্যাকর্ড উচ্চতা | মিমি | ৭০-২৭০ | নীচের কোণ অ্যাকর্ড ছাড়া উচ্চতা 250 এবং উপরে |
| অ্যাকর্ডের প্রস্থ | মিমি | ৭০-৯০ | বড় প্রস্থ |
| উপরের এবং নীচের অ্যাকর্ড বারগুলির ব্যাসার্ধ | মিমি | ৬-১২ | |
| পাশের কোডের ব্যাসার্ধ | মিমি | ৪-৭ | |
| অ্যাকর্ডের দৈর্ঘ্য | m | ২-১৪ |
স্বয়ংক্রিয়ভাবে সামঞ্জস্যযোগ্য পিচ
|
| অ্যাকর্ডের সোজাতা | মিমি/মি | ±5 | |
| অ্যাকর্ডের উচ্চতার ত্রুটি | মিমি | ±2 | |
| অ্যাকর্ডের দৈর্ঘ্যের ত্রুটি | মিমি/মি | ±5 |
সর্বোচ্চ ত্রুটি ±15 মিমি অতিক্রম করে না
|
| উন্মুক্ত উপরের এবং নীচের অ্যাকর্ড বারগুলির উচ্চতা | মিমি | ≤5 | |
| উৎপাদন লাইনের গতি | m | ৬-৮ |
প্রকৃত স্থিতিশীল উৎপাদন গতি অ্যাকর্ডের স্পেসিফিকেশন দ্বারা নির্ধারিত হয়। উৎপাদন প্রক্রিয়ায় বর্গাকার টিউব সংযোগকারী যোগ করা হলে গতি প্রভাবিত হবে। |
| বায়ু চাপ | এমপিএ | ≥০7 | ব্যবহৃত গ্যাস পরিষ্কার, ফিল্টার এবং শুকনো হওয়া উচিত। |
| বায়ু খরচ | m3/min | ৩/৪।5 | |
| উৎপাদন লাইন দৈর্ঘ্য (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | উৎপাদন লাইন দৈর্ঘ্য 45000 * 3000 * 3500 যথাযথভাবে সামঞ্জস্য করা যেতে পারে। | |
| মোট উৎপাদন | টি | ≤18 | |
| দ্রষ্টব্যঃ স্ট্যান্ডার্ড কনফিগারেশনে নীচের কোণ বাঁকানো প্রক্রিয়া অন্তর্ভুক্ত রয়েছে। দয়া করে নির্দিষ্ট করুন যদি আবাসিক শিল্পায়নের জন্য কনফিগারেশনে নীচের কোণ বাঁকানো প্রক্রিয়া অন্তর্ভুক্ত না থাকে। | |||
1.4.১ সরঞ্জামের বৈশিষ্ট্য
1. রবার বরাদ্দ ফ্রেম
ঊর্ধ্বতন স্তর থেকে নিম্ন স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের স্তরের
প্রতিটি পেমেন্ট স্ট্যান্ড স্বাধীন বায়ু ব্রেকিং ডিভাইস দিয়ে সজ্জিত।
l স্টিলের বারগুলির পৃষ্ঠের উপর অক্সাইড স্কেল অপসারণের জন্য প্রতিটি পেয়াজ স্ট্যান্ডের একটি স্বাধীন প্রাক-সিদ্ধকরণ প্রক্রিয়া রয়েছে।
2. সরলীকরণ এবং খাওয়ানোর প্রক্রিয়া
l এটি স্টিলের বারগুলির পাঁজরের ক্ষতি না করেই ভাল সোজা প্রভাব সহ বহু-চাকা সোজা ব্যবহার করে। তিনটি বিলম্ব মোটর খাওয়ানোর জন্য ব্যবহৃত হয়।
l প্রতিটি ফিডিং প্রক্রিয়া স্বাধীনভাবে নিয়ন্ত্রিত হতে পারে।
3ইস্পাত বার স্টোরেজ প্রক্রিয়া
lএটি একটি নতুন ধরণের উন্মুক্ত স্টোরেজ র্যাককে বুফারিং এবং স্টোরেজ করার জন্য গ্রহণ করে, যা অবিচ্ছিন্ন উত্পাদনের জন্য সুবিধাজনক এবং ইস্পাত বারগুলিকে কার্যকরভাবে আটকাতে বাধা দেয়।
4টার্মিনাল রেগুলেশন মেকানিজম
l প্রধান বার এবং ওয়েব বারগুলিতে ওয়েল্ডিং এবং গঠনের আগে সেকেন্ডারি টার্মিনাল সোজা করা হয়। সমাপ্ত ট্র্যাসের সোজাতা নিশ্চিত করতে পাঁচটি রোল সোজা করা হয়।
l ট্রাস পণ্যগুলির সরলতা সামঞ্জস্য করার ক্ষেত্রে এই প্রক্রিয়াটি একটি মূল ভূমিকা পালন করে।
5. ওয়েব বার প্রেসিং এবং ফিডিং প্রক্রিয়া
l সুইং-আর্ম বাঁকানো স্টিলের বারগুলি বাঁকানোর জন্য ব্যবহৃত হয়, একটি সার্ভো মোটর দ্বারা চালিত, ভাল সিঙ্ক্রোনাইজেশন এবং উচ্চ স্থিতিশীলতার সাথে।
l স্টিলের বার বাঁকানো অবিচ্ছিন্ন (বাঁকানোর প্রক্রিয়াটি একটি বৃত্তাকার এবং উপরে এবং নীচে দেরী ছাড়াই দোলানো গতিতে কাজ করে), দ্রুত গঠনের গতি সহ।
l ইস্পাত বার গঠন মোল্ডগুলি ইস্পাত বারগুলির পৃষ্ঠের স্ক্র্যাচিং প্রতিরোধ করার জন্য সিলিন্ডারিক পৃষ্ঠের রয়েছে।
6. ওয়েল্ডিং পার্ট
আমি দুটি স্পট ওয়েল্ডার, একটি উপরে এবং অন্যটি নীচে, মোট দুটি ট্রান্সফরমার সহ।
আমি চারটি নিম্ন প্রেস রোলার ভাল সিঙ্ক্রোনাইজেশন সঙ্গে।
l ঢালাই সিলিন্ডারগুলির একটি ছোট স্ট্রোক, বড় শক্তি, দ্রুত ঢালাই গতি এবং উচ্চ মানের রয়েছে।
l উচ্চমানের ব্র্যান্ডের সিলিন্ডার ব্যবহার করা হয় এবং এয়ার ক্ল্যাম্প করা হয়।
l ওয়েল্ডিং ইলেক্ট্রোডগুলি ক্রোম-জিরকনিয়াম খাদ তামার থেকে তৈরি।
l ওয়েল্ডিংয়ের আকৃতি এবং আকার নিশ্চিত করার জন্য অবস্থান ব্যবস্থা দিয়ে সজ্জিত।
l দুই পয়েন্ট প্রতিরোধ স্পট ওয়েল্ডিং পদ্ধতি পিয়ার তুলনায় 60% দ্বারা ইনস্টলেশন শক্তি হ্রাস, এবং প্রতিটি ওয়েল্ডিং পয়েন্টের ওয়েল্ডিং পরামিতি স্বাধীনভাবে সেট করা যেতে পারে।
l চার দিকের ইলেকট্রোড মাথাটি চারবার পুনরায় ব্যবহার করা যেতে পারে, যার ফলে খরচ তিনগুণ কমে যায়।
7. স্কয়ার টিউব ওয়েল্ডিং প্রক্রিয়া
l কম্পন প্লেট লোডিং প্রক্রিয়া হিসাবে ব্যবহার করা হয়, এবং লোডিং গতি স্থিতিশীল এবং উচ্চ দক্ষতা হয়। বর্গাকার পাইপ ধাক্কা উচ্চ গতির সিলিন্ডার দ্বারা সম্পন্ন করা হয়,এবং ঢালাই প্রতিরোধ ঢালাই দ্বারা সম্পন্ন করা হয়.
8. কাটিয়া যন্ত্রপাতি
l কাটিয়া প্রক্রিয়া দ্বারা সৃষ্ট উন্মুক্ত সোল্ডিংয়ের সমস্যা কার্যকরভাবে সমাধান করতে এবং কাটার সময় ট্রাসের বিকৃতি এবং বিকৃতি এড়ানোর জন্য "ক্যাসার টাইপ" কাটিয়া মোডটি গৃহীত হয়।
দ্রুত কাটার গতি, ঝালাই বন্ধ করার প্রয়োজন নেই।
l প্রধান এবং পার্শ্বীয় শক্তিশালীকরণ ওয়েল্ডিং জয়েন্টগুলিতে উচ্চ-শক্তির কাটার জন্য, চীন থেকে সর্বশেষ উন্নত উচ্চ-শক্তি এবং শক্ত ছাঁচ ইস্পাত ব্যবহার করা হয়।
8. স্বয়ংক্রিয় সংগ্রহ এবং স্ট্যাকিং প্রক্রিয়া
l স্বয়ংক্রিয় সংগ্রহের প্রক্রিয়াটি ক্রিয়াকলাপ বন্ধ করার প্রয়োজন ছাড়াই অবিচ্ছিন্ন উত্পাদনকে সক্ষম করে, দক্ষতা বৃদ্ধি করে।
এটি বিভিন্ন আকারের, দীর্ঘ এবং সংক্ষিপ্ত ট্র্যাশ সংগ্রহ করতে পারে।
l ট্রাসের স্বয়ংক্রিয় সংগ্রহ, স্ট্যাকিং এবং শিপিং সম্পূর্ণ স্বয়ংক্রিয়।
l স্বয়ংক্রিয় সংগ্রহ এবং স্ট্যাকিং ডিভাইস অপারেটর সংখ্যা 2 দ্বারা হ্রাস করে।
10বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
এটা উচ্চ স্থিতিশীলতা সঙ্গে Hechuan থেকে নিয়ন্ত্রণ সিস্টেম গ্রহণ করে।
11অপারেটিং সিস্টেম
l অপারেটিং বোতাম এবং অন্যান্য উপাদানগুলি উচ্চমানের পণ্য ব্যবহার করে।
l সরঞ্জামটি পরিচালনা এবং সামঞ্জস্য করা সহজ।
l গতি, ওয়েল্ডিং পরামিতি ইত্যাদি অপারেশনগুলি সুবিধাজনক।
1.5 সরঞ্জাম কনফিগারেশন এবং উপাদান ব্র্যান্ড
| নাম | ব্র্যান্ড |
ব্যাখ্যা মন্তব্য |
| অপারেটিং স্ক্রিন | কুনলুন টংটাই | এটি একটি বুদ্ধিমান আইওটি টাচ স্ক্রিন যা কোর হিসাবে এআরএম সিপিইউ এবং 800 মেগাহার্টজ প্রধান ফ্রিকোয়েন্সি সহ। পণ্য নকশা 10 ইঞ্চি টিএফটি এলসিডি, রেজোলিউশন 1024 * 600, চার-ক্যার রেসিসিভ টাচ স্ক্রিন গ্রহণ করে,এবং এছাড়াও McsgPro কনফিগারেশন সফটওয়্যার সঙ্গে প্রাক ইনস্টল করা. |
| পিএলসি | হেচুয়ান | উচ্চ কর্মক্ষমতা, কম্প্যাক্ট কাঠামো, শক্তিশালী ফাংশন, এবং উচ্চ স্থিতিশীলতা। |
| সার্ভো মোটর | হেচুয়ান | উচ্চ পারফরম্যান্স, উচ্চ নির্ভরযোগ্যতা এবং উচ্চ মানের। |
| নিম্ন ভোল্টেজ নিয়ন্ত্রণ | CHNT | চীনা সুপরিচিত ব্র্যান্ড, স্থিতিশীল গুণমান, উচ্চ নির্ভরযোগ্যতা। |
| পাওয়ার সাপ্লাই পরিবর্তন করা | তাইওয়ান মিংওয়ে | তাইওয়ানের একটি সুপরিচিত ব্র্যান্ড যার ৩০ বছরেরও বেশি গবেষণা ও উৎপাদন অভিজ্ঞতা রয়েছে। |
| ওয়েল্ডিং ট্রান্সফরমার | চেংটাই | জাপানি ওয়েল্ডিং প্রযুক্তি ব্যবহার করে। |
| বায়ু উপাদান | ইয়াদেকে |
তাইওয়ানের সুপরিচিত ব্র্যান্ড, ভাল মানের, উচ্চ নির্ভরযোগ্যতা, উচ্চ লোড ক্ষমতা।
|
| সোলিনয়েড ভালভ | ইয়াদেকে | |
| সিলিন্ডার | শুয়াংবেইলি কাস্টম সিলিন্ডার | দ্রুত গতি, পর্যাপ্ত শক্তি এবং উচ্চ স্থিতিশীলতা। |
| ওয়েল্ডিং নিয়ন্ত্রক | সাংহাই গুলং | স্থিতিশীল পণ্য কর্মক্ষমতা এবং নির্ভরযোগ্য মানের। |
| রিডাক্টর | চেজিয়াং তিয়ানহং | স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা। |
| রৈখিক গাইড রেল | তাইওয়ান শ্যাংইন | উচ্চ লোড ক্ষমতা, উচ্চ নির্ভুলতা, উচ্চ গতি এবং উচ্চ নির্ভুলতা। |
| লেয়ারিং | এনএসকে | আমদানি করা গুণমান, স্থিতিশীল গুণমান এবং উচ্চ নির্ভরযোগ্যতা। |
| বৈদ্যুতিক তার, তারের | গুয়াংডং ইংকে | চমৎকার উপাদান, শক্তিশালী নিরোধক, কম eccentricity. |
বায়ু-শীতল বক্স-টাইপ ওয়াটার কুলিং ইউনিটগুলির প্রযুক্তিগত স্পেসিফিকেশন পরামিতিগুলি নীচের টেবিলে তালিকাভুক্ত করা হয়েছেঃ
| পয়েন্ট | বায়ু শীতল সিরিজ পণ্য | |
| RX-10 | ||
| পাওয়ার সাপ্লাই | 10P-50Hz-380V | |
| শীতল জল প্রবাহ m3/h | 6.0 | |
| মোট শক্তি খরচ kW | 10.5 | |
|
ঠান্ডা সক্ষমতা
|
কিলোওয়াট | 36 |
| ক্যালোরি/ঘন্টা | 30960 | |
| প্রকার | সম্পূর্ণরূপে বন্ধ স্ক্রোল টাইপ | |
| শুরু পদ্ধতি | সরাসরি শুরু | |
| কনডেনসিং ইউনিট | প্রকার | উচ্চ দক্ষতা বেগুনি তামা জ্যাকেটযুক্ত অ্যালুমিনিয়াম ফয়েল ফিনিং + কম শব্দ ফ্যান |
| শীতল বায়ু ভলিউম m3/h | 12000 | |
| একক সংখ্যা | 1 | |
| শীতল পদার্থ | প্রকার | R22 |
| অন্তর্নির্মিত জল পাম্প kW | 1.5 | |
|
বাষ্পীভবন
|
একক সংখ্যা | উচ্চ দক্ষতা পানির ট্যাঙ্ক কয়েল টাইপ |
| প্রকার | 1 | |
| পাইপের ব্যাসার্ধ | DN40 | |
| সুরক্ষা সুরক্ষা ডিভাইস | উচ্চ এবং নিম্ন ভোল্টেজ সুরক্ষা, অ্যান্টি-আইসিং সুরক্ষা (দ্বিগুণ), সুরক্ষা ভালভ, ওভারলোড সুরক্ষা, আন্ডার-ফেজ, বিপরীত ফেজ, আন্ডার-ভোল্টেজ, ওভার-ভোল্টেজ, জল প্রবাহ সুরক্ষা ইত্যাদি | |
| সুরক্ষা সুরক্ষা ডিভাইস | দৈর্ঘ্য | 1610 |
| প্রস্থ | 735 | |
| উচ্চতা | 1390 | |
| সামগ্রিক মাত্রা | কেজি | 326 |
. কাইজেন বি কে সিরিজ 37 কেডব্লিউ স্ক্রু কম্প্রেসার সমর্থনকারী পরামিতি
বি কে সিরিজের নতুন স্ক্রু কম্প্রেসার মানবিক মানব-মেশিন ইন্টারফেস প্রদর্শন এবং নিয়ন্ত্রণ ব্যবস্থা।
. সহজ এবং সুবিধাজনক অপারেশন
. অপারেটিং অবস্থা এক নজরে দেখা যাবে. অপারেশন অবস্থা এক নজরে দেখা যাবে.
. বি কে সিরিজ স্ক্রু কম্প্রেসার আপনার জন্য 24 ঘন্টা একা কাজ করতে পারে.
যখন কোনো অস্বাভাবিকতা দেখা দেয় তখন চীনা ভাষায় ম্যানেজমেন্ট বা রিভিশন করা হয় ।
. অতিরিক্ত আউটপুট ইন্টারফেসের সাথে, এটি একাধিক ইউনিটের চেইন কন্ট্রোল এবং রিমোট ডায়গনিস্টিক কন্ট্রোল উপলব্ধি করতে পারে।
BK সিরিজ নতুন স্ক্রু কম্প্রেসার অন্তর্নির্মিত তেল বিচ্ছেদ সিস্টেমের সাথে
. অন্তর্নির্মিত তেল পৃথকীকরণ নকশা গ্রহণ তেল-বায়ু পৃথকীকরণ প্রভাব নিশ্চিত করে এবং তেল খরচ হ্রাস করে, এবং নকশা শুরু থেকে পণ্যের গুণমান সম্পূর্ণরূপে নিশ্চিত করা হয়।
. বি কে সিরিজ নতুন ধরনের স্ক্রু এয়ার কম্প্রেসার উচ্চ দক্ষতা বায়ু ইনলেট নিয়ন্ত্রণ ভালভ।
. চালু/বন্ধ নিয়ন্ত্রণ মোড
. চেক ভালভ সহ অ্যান্টি-ওয়েল স্প্রে ডিজাইন
বি কে সিরিজের স্ক্রু কম্প্রেসারগুলির একটি নতুন প্রজন্মের কম খরচ, উচ্চ দক্ষতা মোটর রয়েছে।
. উচ্চ স্টার্ট টর্ক
আইসোলেশন ক্লাস F, সুরক্ষা ক্লাস IP54
. এসকেএফ লেয়ার, কম শব্দ, দীর্ঘ সেবা জীবন
. রিফুয়েলিং ডিভাইস সহ, মেশিন বন্ধ না করেই রিফুয়েল করা যায়।
| স্রাব চাপ Mpa | 0.8 |
| স্রাবের আয়তন m3/min | 5.5 |
| মোটর পাওয়ার কিলোওয়াট | 37 |
| নির্গমন ইন্টারফেস | G১.৫ |
| গোলমাল db (((A) | 67 |
| ওজন কেজি | 730 |
| সামগ্রিক মাত্রা মিমি | 1240*1030*1435 |
