শানডং টাইম মেশিনারি টেকনোলজি কোং লিমিটেড।
"রিইনফোর্সড রিবার ট্রাস ফ্লোর প্লেট ওয়েল্ডিং প্রোডাকশন লাইন (এসজিএইচজে-আইভি) " সম্পর্কে সরঞ্জাম ডেটা এবং উদ্ধৃতি
আইনগত প্রতিনিধি: কুই হাও
ফোনঃ ১৩৩৯৫৩৭৮২৮২
ঠিকানাঃ অর্থনৈতিক উন্নয়ন অঞ্চল, জিনিং সিটি, শানডং প্রদেশ
ওয়েবসাইটঃ www.sdsgzn.com
I. ব্যবসায়িক উদ্ধৃতি 2
২. প্রবলীকৃত ইস্পাত ট্রাস ফ্লোর প্লেট প্রকল্পের প্রবর্তন 3
1প্রকল্পের সারসংক্ষেপ3
2. উৎপাদন প্রক্রিয়া প্রবর্তন4
3. মেঝে প্লেটগুলির জন্য শক্তিশালী ইস্পাত ট্রাস পণ্য (ফোল্ডিং কোণ কোণ সহ)5
III. সরঞ্জাম কর্মক্ষমতা এবং প্রযুক্তিগত পরামিতি 6
1. রিবার ট্রাস উত্পাদন লাইন প্রযুক্তিগত পরামিতি6
1.১ সরঞ্জামের সারসংক্ষেপ6
1.২ রিবার ট্রাস উৎপাদন লাইনের সরঞ্জাম গঠন6
1.৩ যন্ত্রপাতি প্রযুক্তিগত পরামিতিঃ7
1.4 সরঞ্জামের বৈশিষ্ট্য8
1.5 সরঞ্জাম কনফিগারেশন এবং উপাদান ব্র্যান্ড10
2. শক্তিশালী রিবার ট্রাস টেমপ্লেট স্বয়ংক্রিয় ঢালাই মেশিন10
2.১ সরঞ্জামের সারসংক্ষেপ10
2.২ রিবার ট্রাস উৎপাদন লাইনের সরঞ্জাম গঠন11
2.৩ যন্ত্রপাতি প্রযুক্তিগত পরামিতিঃ12
2.4 সরঞ্জামের বৈশিষ্ট্য12
3. ঠান্ডা পানি মেশিন13
3.১ বায়ু-শীতল বক্স কুলিং ইউনিটের প্রযুক্তিগত বৈশিষ্ট্যঃ13
4বায়ু সংকোচকারী14
4.১ বায়ু শীতল স্ক্রু মেশিনের প্রযুক্তিগত পরামিতি14
5ফিনিয়ার প্রেস16
বুদ্ধিমান সিএনসি ট্রাস ওয়েল্ডিং উৎপাদন লাইন পেশাদার প্রস্তুতকারকের
| SGHJ-IV ইন্টেলিজেন্ট সিএনসি ট্রাস ওয়েল্ডিং উৎপাদন লাইন উদ্ধৃতি | ||||||
| উদ্ধৃতি ইউনিটঃ শানডং শিগুয়াং মেশিনারি টেকনোলজি কোং লিমিটেড। | ||||||
|
সিরিয়াল না, না। |
সরঞ্জামের নাম | সরঞ্জাম মডেল |
ইউনিট |
পরিমাণ |
খরচ মূল্য (RMB) |
পরিমাণ (RMB) |
|
1 |
শক্তিশালী ইস্পাত ট্রাস ওয়েল্ডিং উত্পাদন লাইন | SGHJ-IV (স্বয়ংক্রিয়ভাবে স্ট্যাকিং) |
ইউনিট |
1 |
||
|
2 |
টেমপ্লেট ওয়েল্ডিং মেশিন | SGMB-600/576 |
ইউনিট |
1 |
||
|
3 |
স্ক্রু এয়ার কম্প্রেসার | কাইজেন BK37kW |
ইউনিট |
1 |
||
|
4 |
প্লেট প্রেস | ভি আকৃতির 600/576 | ইউনিট |
1 |
||
|
5 |
শীতল জল মেশিন | RX-10 | ইউনিট |
1 |
||
|
6 |
রিবার বট ওয়েল্ডিং মেশিন | ২৫ কেভি | ইউনিট |
1 |
||
| মোট |
মোট সরঞ্জামের পরিমাণঃ ¥ অক্ষরে: |
|||||
| দ্রষ্টব্যঃ এই মূল্যে কর (13% ভ্যাট), মালবাহী, ডিবাগিং এবং ইনস্টলেশন ফি এবং প্রশিক্ষণ ফি অন্তর্ভুক্ত রয়েছে। | ||||||
| আমাদের কোম্পানি গবেষণা এবং উন্নয়ন, এবং শক্তিশালী ইস্পাত ট্রাস ঢালাই উত্পাদন লাইন উত্পাদন উপর দৃষ্টি নিবদ্ধ করে। আমরা একটি পেশাদারী এবং দক্ষ প্রযুক্তিগত গবেষণা এবং উন্নয়ন দল আছে.কোম্পানি প্রযুক্তিগত উদ্ভাবনের গুরুত্ব দেয়, স্বতন্ত্র উদ্ভাবনের পথ অনুসরণ করে, বাজারের চাহিদা মেটাতে পণ্য কাঠামো ক্রমাগত সামঞ্জস্য করে,এবং অনেক সুপরিচিত উদ্যোগের সাথে দীর্ঘমেয়াদী সহযোগিতামূলক সম্পর্ক স্থাপন করেছে. | ||||||
কোম্পানির নামঃ শানডংসময়মেশিনারি টেকনোলজি কোং লিমিটেড
ট্যাক্স সনাক্তকরণ নম্বরঃ 91370811MA3EP7HT68
কোম্পানির অ্যাকাউন্টঃ ৮১৫০১০৬০১৪২১০১০৪০০
ব্যাংকঃ জিনিং ব্যাংক সিচেন শাখা
ঠিকানাঃ জিয়াফেং রোডের পূর্ব দিকে, রুইসিয়াং রোডের উত্তরে, জিনিং অর্থনৈতিক উন্নয়ন অঞ্চল, শানডং প্রদেশ (শানডং টাইফেং ইঞ্জিনিয়ারিং গ্রুপ কোং লিমিটেডের ভবনে) ।
২. প্রবলীকৃত ইস্পাত ট্রাস ফ্লোর প্লেট প্রকল্পের প্রবর্তন
1প্রকল্পের সারসংক্ষেপ
শক্তিশালী ট্রাস মেঝে স্ল্যাব একটি সমন্বিত টেম্পলেট যা কারখানায় ট্রাস ফ্রেম হিসাবে মেঝেতে ইস্পাত বারগুলি প্রক্রিয়া করে এবং গ্যালভানাইজড তরঙ্গযুক্ত শীটগুলির সাথে একসাথে ঝালাই করে।একটি শক্তিশালী ট্রাস কংক্রিট মেঝে গঠনের জন্য এর উপরে কংক্রিট ঢেলে দেওয়া হয়শক্তিশালী ট্রাস ফ্লোর স্ল্যাবের অনেক সুবিধা রয়েছে যেমন কম সামগ্রিক ব্যয়, শক্তি সংরক্ষণ এবং পরিবেশ সুরক্ষা, দ্রুত নির্মাণের গতি এবং কম নির্মাণ ব্যয়।সাম্প্রতিক বছরগুলিতে, এটি দ্রুত আমাদের দেশে প্রচার ও জনপ্রিয় হয়েছে।
শক্তিশালী ট্রাস টেমপ্লেট উত্পাদনে স্বয়ংক্রিয় প্রক্রিয়াকরণ সরঞ্জাম এবং উত্পাদন প্রক্রিয়া ব্যবহারের কারণে, এটি মানসম্মত এবং বৃহত আকারের কারখানার উত্পাদন অর্জন করেছে।এটা যেমন স্থিতিশীল ঢালাই মানের যেমন সুবিধা আছে, স্টিলের বারগুলির অভিন্ন বিতরণ এবং পণ্যের সঠিক মাত্রা।যান্ত্রিকীকরণ এবং শিল্পায়িত ইনস্টলেশন নির্মাণ স্থানে স্টিলের বার বাঁধার পরিমাণকে ব্যাপকভাবে হ্রাস করে এবং নির্মাণ শ্রমিকদের কাজের অবস্থার উন্নতি করে, কার্যকরভাবে নির্মাণের গুণমান নিশ্চিত করে। শক্তিশালী ট্রাস মেঝে স্ল্যাব আগুন প্রতিরোধ এবং anticorrosion বিষয় বিবেচনা করার প্রয়োজন নেই,ক্ষয় প্রতিরোধী এবং অগ্নিনির্বাপক ব্যবস্থা খরচ কমানোসুতরাং, অন্যান্য প্রোফাইলযুক্ত ইস্পাত প্লেটের তুলনায় শক্তিশালী ট্রাস ফ্লোর স্ল্যাবগুলির গ্রহণের সামগ্রিক ব্যয়ের ক্ষেত্রে উল্লেখযোগ্য সুবিধা রয়েছে।
2.মেঝে স্ল্যাবের জন্য রিবার ট্র্যাশ (নিচের কোণায় বাঁক দিয়ে)
III.যন্ত্রপাতি কর্মক্ষমতা এবং প্রযুক্তিগত পরামিতি
1.রিবার ট্রাস উৎপাদন লাইনের প্রযুক্তিগত পরামিতি
1.১ সরঞ্জামের সারসংক্ষেপ

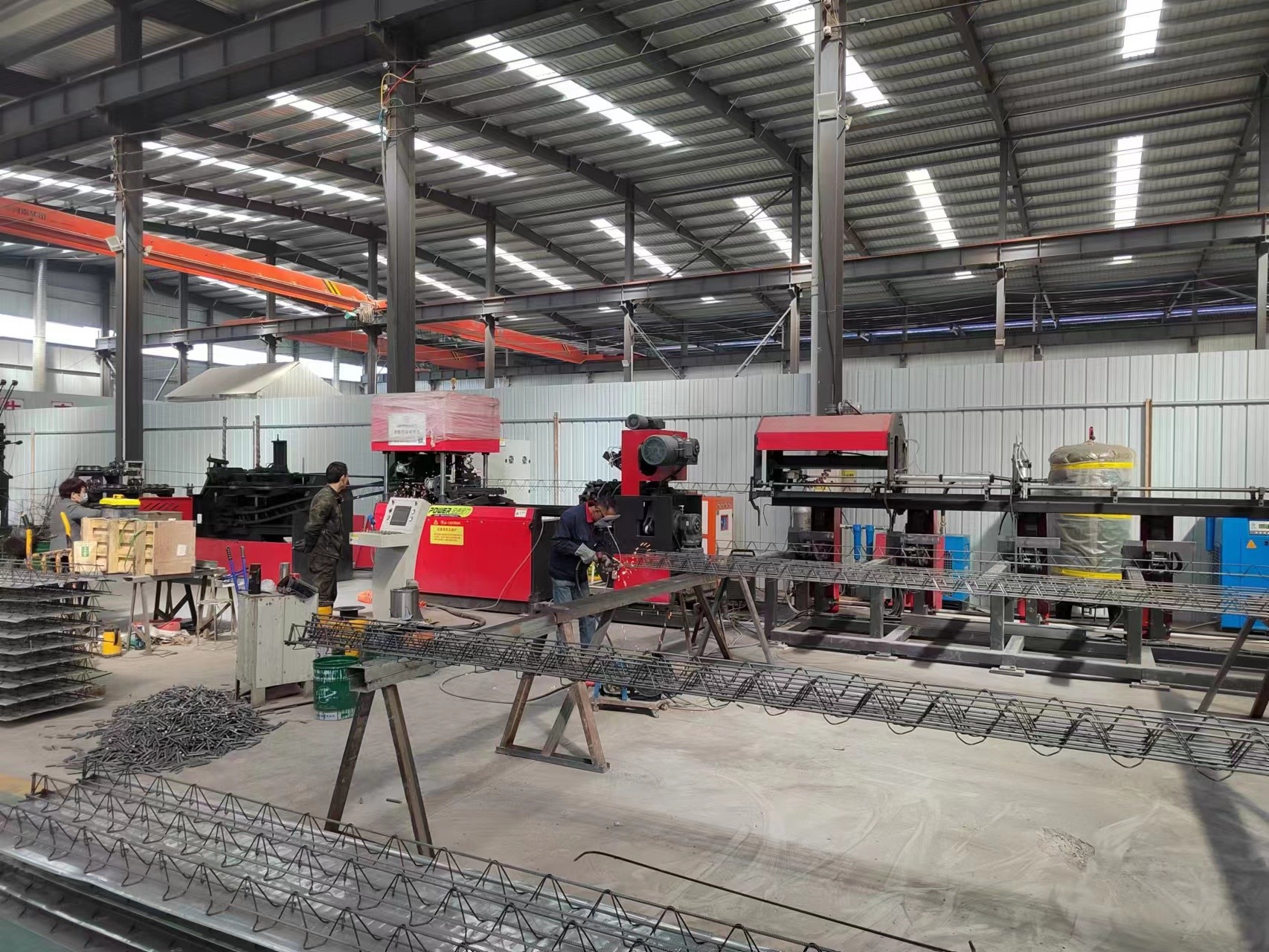

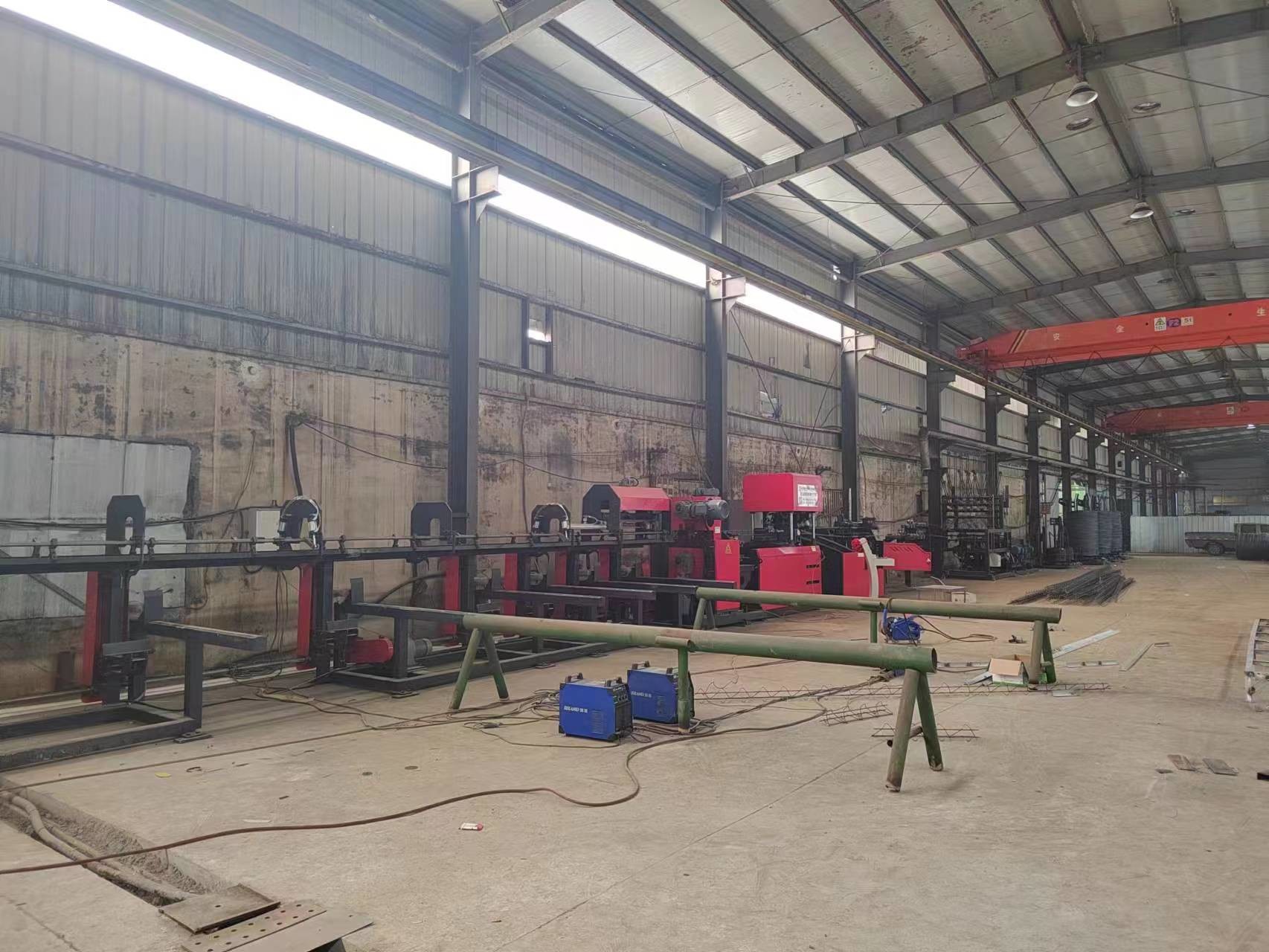

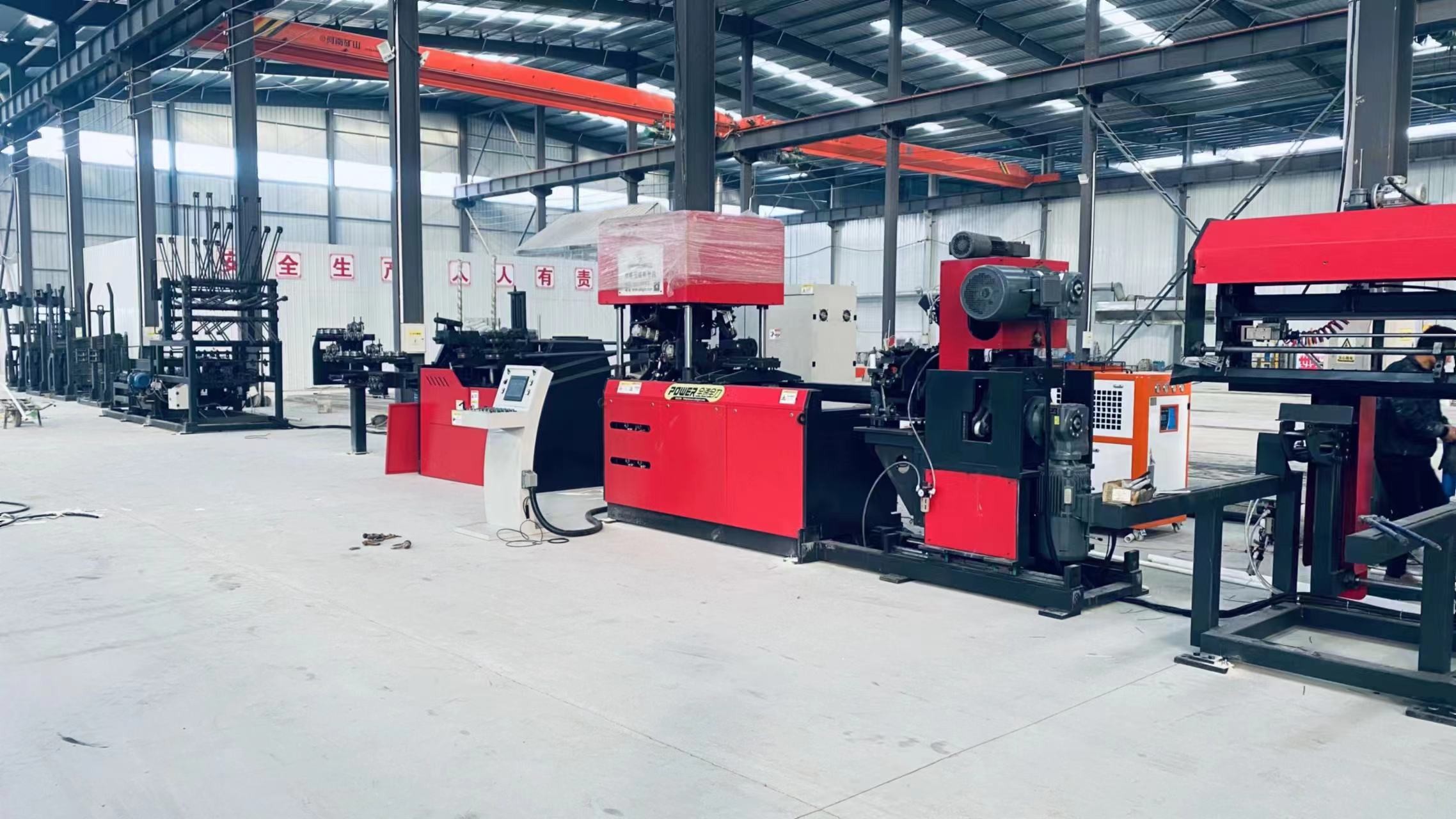

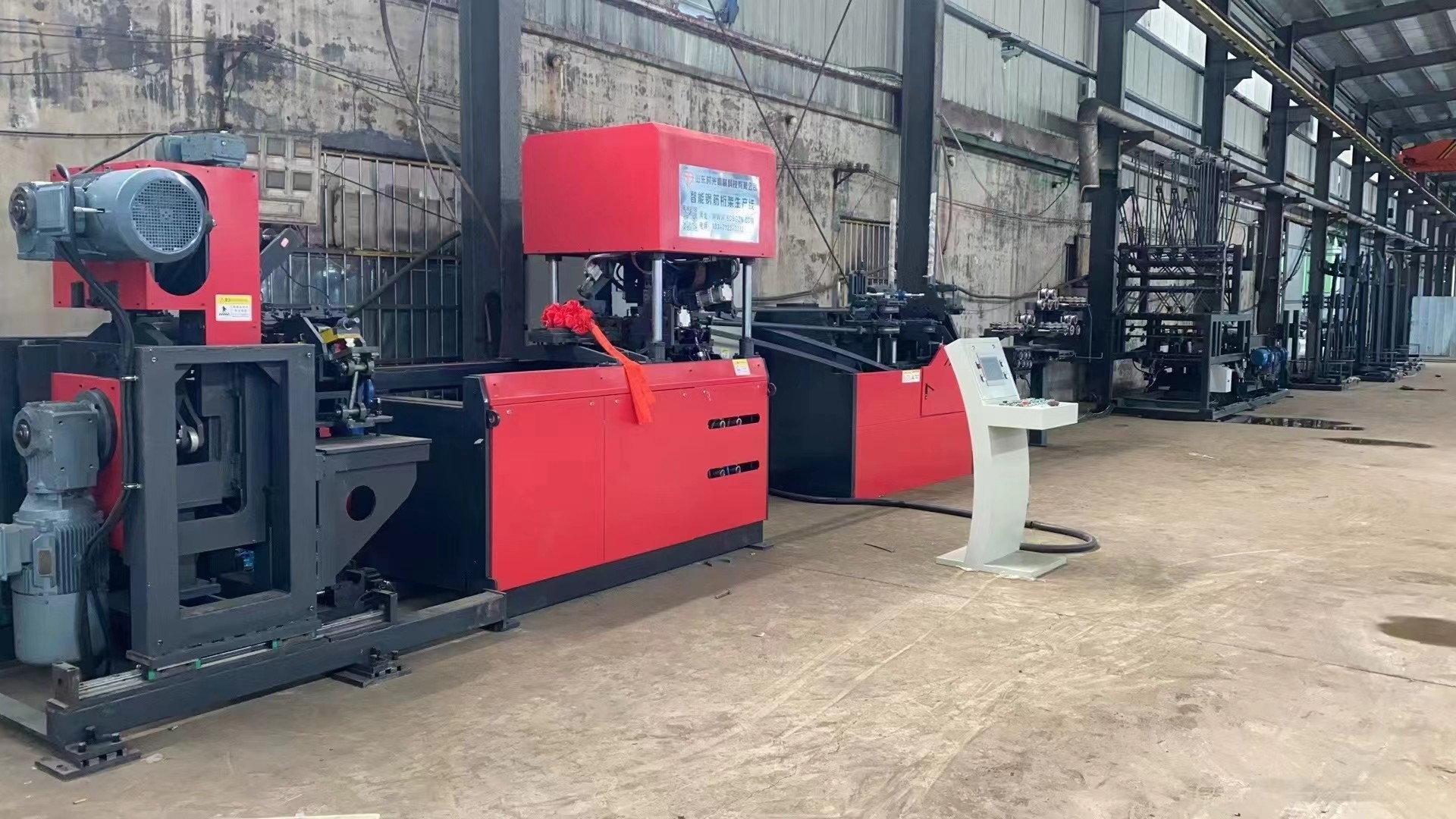

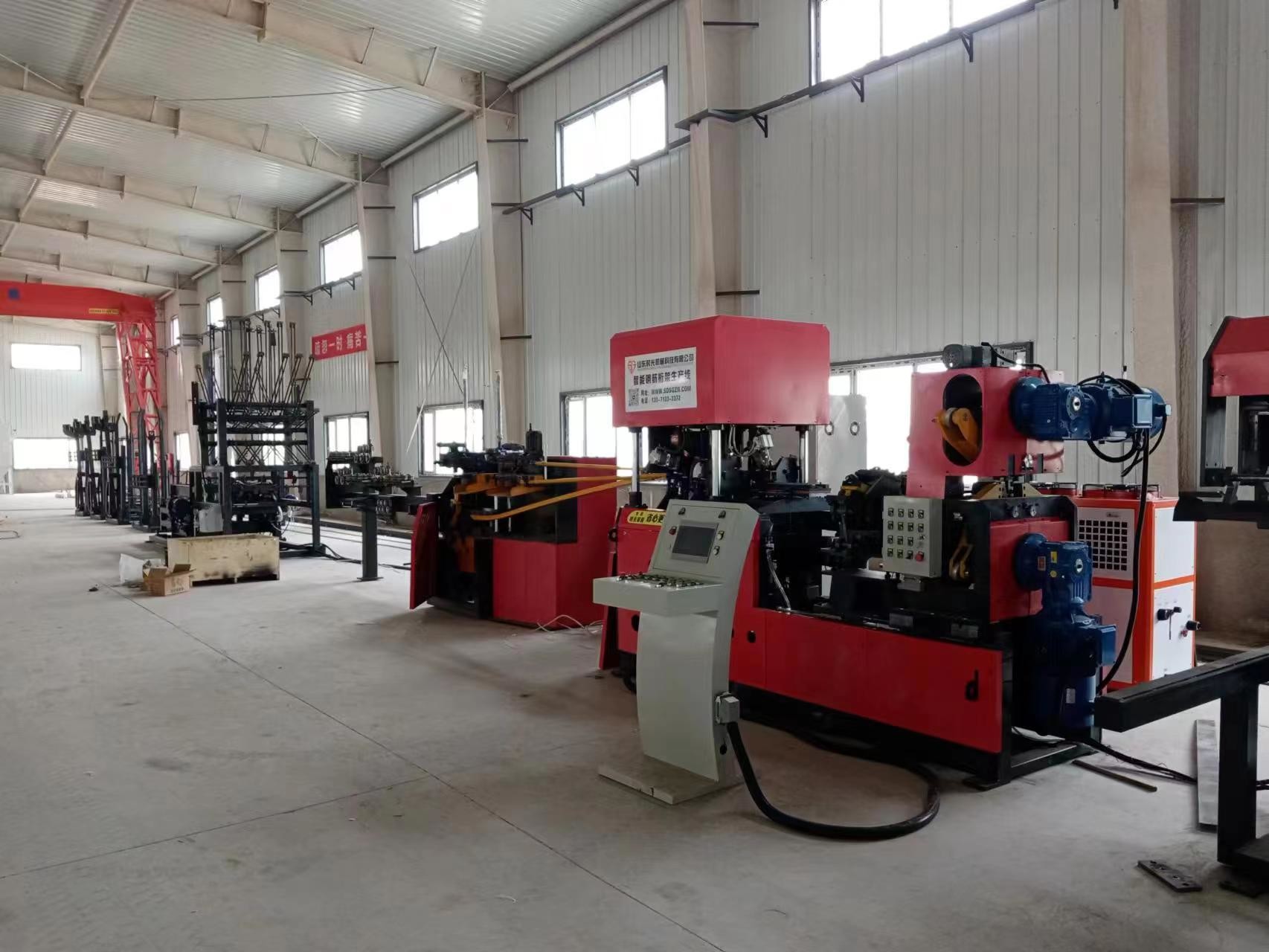

রিবার ট্রাস উত্পাদন লাইন একটি সম্পূর্ণ স্বয়ংক্রিয় উত্পাদন লাইন যা রিবার কয়েল তারের স্থাপন, সোজা, সাইড ইস্পাত বাঁক, ঢালাই গঠনের, স্বয়ংক্রিয় কাটা,এবং সমাপ্ত পণ্য সংগ্রহ. এটি মেঝে স্ল্যাবগুলির জন্য রিবার ট্রাসের পাশাপাশি প্রিফ্যাব্রিকেটেড বিল্ডিং পিসি রিবার ট্রাস তৈরি করতে পারে,বিল্ডিং নির্মাণে ব্যাপকভাবে ব্যবহৃত হয় (প্রিফ্যাব্রিকেটেড মেঝে স্ল্যাব) এবং উচ্চ গতির রেলপথ নির্মাণে (ডাবল ব্লক স্লিপার), অন্যান্য ক্ষেত্রের মধ্যে।
1.২ সরঞ্জাম রিবার ট্রাস উৎপাদন লাইনের গঠনঃ
| না, না। | সরঞ্জাম উপাদান | পরিমাণ | প্রযুক্তিগত বৈশিষ্ট্য |
| 1 | কয়েল রিবার ওয়্যার লেজিং র্যাক | এক সেট | উল্লম্ব টেলিগ্রাম স্থাপন র্যাক |
|
2 |
সরলীকরণ এবং খাওয়ানোর প্রক্রিয়া | এক সেট | রিবারগুলিকে ক্ষতিগ্রস্থ না করে দুর্দান্ত সোজা করার প্রভাব সহ মাল্টি-হুইল সোজা গ্রহণ করে; তিনটি হ্রাস মোটর সহ দ্বৈত চালিত তারের খাওয়ানো। |
| 3 | উপাদান সঞ্চয় ব্যবস্থা | এক সেট | একটি নতুন ধরণের খোলা স্টোরেজ র্যাক দিয়ে সজ্জিত যা কমনিং স্টোরেজ ব্যবহার করে, অবিচ্ছিন্ন উত্পাদনকে অনুমতি দেয় এবং শক্তিশালী সজ্জা জমে থাকা কার্যকরভাবে প্রতিরোধ করে। |
|
4 |
টার্মিনাল সোজা করার প্রক্রিয়া | এক সেট | দ্বিতীয় পর্যায়ের টার্মিনাল সোজা করা হয় প্রধান শক্তিশালীকরণ এবং ডায়াগনাল সদস্যের উপর পাঁচটি রোলার সোজা করার পদ্ধতি ব্যবহার করে ওয়েল্ডিং এবং গঠনের আগে,ট্রাস পণ্যগুলির সরলতা নিশ্চিত করা. |
|
5 |
ডায়াগোনাল সদস্য বাঁকানো প্রক্রিয়া | এক সেট |
1) পেন্ডুলাম রড বাঁক একটি সার্ভো মোটর দ্বারা চালিত হয়, যা ভাল সিঙ্ক্রোনাইজেশন এবং উচ্চ স্থিতিশীলতা নিশ্চিত করে। 2) তারের খাওয়ানোর প্রক্রিয়াটি অন্য সার্ভো মোটর দ্বারা চালিত হয়, যা আরও ভাল সিঙ্ক্রোনাইজেশন এবং উচ্চতর নির্ভুলতা সরবরাহ করে।দুই servo মোটর নিখুঁত সহযোগিতা মেশিন বন্ধ না করেই truss পিচ পরিবর্তন করতে সক্ষম, উৎপাদন দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি করে।
|
|
6 |
ঢালাইয়ের প্রধান ইউনিট | এক সেট | দুটি স্পট ওয়েল্ড ব্যবহার করা হয়, মোট 2 টি ট্রান্সফরমার ব্যবহার করে, যা ওয়েল্ডিং ট্রান্সফরমারগুলির মোট শক্তি খরচ 60 শতাংশেরও বেশি হ্রাস করে। |
|
7 |
বাঁকানো যন্ত্র | এক সেট | সার্ভো-মেকানিকাল বাঁক ব্যবহার করে, দ্রুত গতি, কম শব্দ, উচ্চতর স্থিতিশীলতা। |
|
8 |
কাটিয়া যন্ত্রপাতি | এক সেট | কাটিয়া প্রক্রিয়া দ্বারা সৃষ্ট খোলা welds সমস্যা কার্যকরভাবে সমাধান করার জন্য একটি "কয়লা টাইপ" কাটিয়া মোড ব্যবহার করে। এই মোড কাটিয়া প্রক্রিয়া চলাকালীন truss skewing এবং বিকৃতি এড়াতে সাহায্য করে.কাটিয়া অবস্থানের সমন্বয় সার্ভো মোটর দ্বারা নিয়ন্ত্রিত হয়, যা মেশিনটি বন্ধ না করেই যে কোনও দৈর্ঘ্যের ট্র্যাশগুলি কাটা সম্ভব করে। |
| 9 | সমষ্টিগত সংগ্রহ প্রক্রিয়া | এক সেট | স্বয়ংক্রিয় স্ট্যাকিং |
| 10 | বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা | এক সেট | |
|
11 |
অপারেটিং সিস্টেম |
এক সেট |
অপারেটিং বোতাম এবং অন্যান্য উপাদান উচ্চ মানের হয় সুবিধাজনক সরঞ্জাম অপারেশন এবং সমন্বয় গতি, ওয়েল্ডিং পরামিতি ইত্যাদির সুবিধাজনক অপারেশন ট্রাস রিজার্ভেশন সিস্টেম
|
| 12 | নির্দেশাবলী ম্যানুয়াল, খুচরা যন্ত্রাংশ, এবং সরঞ্জাম | এক সেট |
স্ট্যান্ডার্ড কনফিগারেশন
|
1.৩ যন্ত্রপাতি প্রযুক্তিগত পরামিতিঃ
| সুইং আর্ম | ইউনিট | পরিমাণ | নোট |
| ওয়্যার লেজিং র্যাকের লোড ক্ষমতা | কেজি |
2000 |
উপরের অ্যাকর্ডের উচ্চতা ২ মিটারের বেশি হওয়া উচিত নয় এবং পাশের অ্যাকর্ডের উচ্চতা ১.৩ মিটারের বেশি হওয়া উচিত নয়। |
| ওয়্যার বরাদ্দ র্যাকের সংখ্যা | ইউনিট |
5 |
|
| সাইড স্টিল ফর্মিং মোটরের ক্ষমতা |
কিলোওয়াট |
7.5 |
সার্ভো মোটর |
| ওয়েল্ডিং ট্রান্সফরমারের শক্তি |
কিলোওয়াট |
11 | সার্ভো মোটর |
| ওয়্যার লেজিং র্যাকের লোড ক্ষমতা |
কিলোওয়াট |
১৬০x২ |
অন্তর্বর্তীকালীন অপারেশন |
| কাঁচা মোটর শক্তি | কিলোওয়াট | ১১+১১ | অন্তর্বর্তীকালীন অপারেশন |
| নীচের কোণায় বাঁকানোর পদ্ধতি | যান্ত্রিক |
সার্ভো মোটর
|
|
| র্যাক মোটর শক্তি সংগ্রহ এবং উত্তোলন | কিলোওয়াট |
2.2 |
অন্তর্বর্তীকালীন অপারেশন |
| পাশের অ্যাকর্ড বাঁকানো পিচ |
মিমি |
200 |
190-210 স্বয়ংক্রিয়ভাবে সামঞ্জস্যযোগ্য পিচ |
| অ্যাকর্ড উচ্চতা |
মিমি |
৭০-২৭০ |
নীচের কোণ অ্যাকর্ড ছাড়া উচ্চতা 250 এবং উপরে |
| অ্যাকর্ডের প্রস্থ |
মিমি |
৭০-৯০ |
বড় প্রস্থ |
| উপরের এবং নীচের অ্যাকর্ড বারগুলির ব্যাসার্ধ | মিমি |
৬-১২ |
|
| পাশের কোডের ব্যাসার্ধ |
মিমি |
৪-৭ |
|
| অ্যাকর্ডের দৈর্ঘ্য |
m |
0.২-১৪ |
স্বয়ংক্রিয়ভাবে সামঞ্জস্যযোগ্য পিচ
|
| অ্যাকর্ডের সোজাতা |
মিমি |
±5 | |
| অ্যাকর্ডের উচ্চতার ত্রুটি |
মিমি |
±2 | |
| অ্যাকর্ডের দৈর্ঘ্যের ত্রুটি | মিমি/মি | ±5 |
সর্বোচ্চ ত্রুটি ±15 মিমি অতিক্রম করে না
|
| উন্মুক্ত উপরের এবং নীচের অ্যাকর্ড বারগুলির উচ্চতা |
মিমি |
≤5 | |
| উৎপাদন লাইনের গতি |
m |
12-15 |
প্রকৃত স্থিতিশীল উত্পাদন গতি অ্যাকর্ডের স্পেসিফিকেশন দ্বারা নির্ধারিত হয়। |
| বায়ু চাপ | এমপিএ | ≥০7 | ব্যবহৃত গ্যাস পরিষ্কার, ফিল্টার এবং শুকনো হওয়া উচিত। |
| বায়ু খরচ | m3/min | ৩/৪।5 | |
| উৎপাদন লাইন দৈর্ঘ্য (দৈর্ঘ্য * প্রস্থ * উচ্চতা) | মিমি | উৎপাদন লাইন দৈর্ঘ্য 45000 * 3000 * 3500 যথাযথভাবে সামঞ্জস্য করা যেতে পারে। | |
| মোট উৎপাদন |
টি |
≤১৮ (অ্যাক্সেসরিজ এবং বাহ্যিক নিয়ন্ত্রণ বাক্স ব্যতীত) | |
| দ্রষ্টব্যঃ স্ট্যান্ডার্ড কনফিগারেশনে নীচের কোণ বাঁকানো প্রক্রিয়া অন্তর্ভুক্ত রয়েছে। দয়া করে নির্দিষ্ট করুন যদি আবাসিক শিল্পায়নের জন্য কনফিগারেশনে নীচের কোণ বাঁকানো প্রক্রিয়া অন্তর্ভুক্ত না থাকে। | |||
1.4.1 সরঞ্জামের বৈশিষ্ট্য
1. রবার বরাদ্দ ফ্রেম
পাঁচটি সেট বার পেমেন্ট স্ট্যান্ড রয়েছে, যা ঘূর্ণনশীল পেমেন্ট পদ্ধতি ব্যবহার করে, যার সর্বোচ্চ লোড ২ টন।
প্রতিটি পেমেন্ট স্ট্যান্ড স্বাধীন বায়ু ব্রেকিং ডিভাইস দিয়ে সজ্জিত করা হয়।
স্টিলের বারগুলির পৃষ্ঠের উপর অক্সাইড স্কেল অপসারণের জন্য প্রতিটি পেওফ স্ট্যান্ডের একটি স্বাধীন প্রাক-সিধা যন্ত্র রয়েছে।
2. সরলীকরণ এবং খাওয়ানোর প্রক্রিয়া
এটি স্টিলের বারগুলির পাঁজরগুলি ক্ষতিগ্রস্থ না করে ভাল সোজা প্রভাব সহ বহু-চাকা সোজা ব্যবহার করে। খাওয়ানোর জন্য তিনটি হ্রাস মোটর ব্যবহার করা হয়।
প্রতিটি ফিডিং প্রক্রিয়া স্বাধীনভাবে নিয়ন্ত্রিত হতে পারে।
3ইস্পাত বার স্টোরেজ প্রক্রিয়া
এটি বাফারিং এবং সঞ্চয় করার জন্য একটি নতুন ধরণের খোলা স্টোরেজ র্যাক গ্রহণ করে, যা অবিচ্ছিন্ন উত্পাদনের জন্য সুবিধাজনক এবং ইস্পাত বারগুলিকে কার্যকরভাবে টানতে বাধা দেয়।
4টার্মিনাল রেগুলেশন মেকানিজম
দ্বিতীয় টার্মিনাল সোজা প্রধান বার এবং ওয়েব বারগুলিতে ldালাই এবং গঠনের আগে সঞ্চালিত হয়। সমাপ্ত ট্রাসের সোজাতা নিশ্চিত করতে পাঁচটি রোল সোজা ব্যবহার করা হয়।
এই প্রক্রিয়াটি ট্রাস পণ্যগুলির সরলতা সামঞ্জস্য করতে একটি মূল ভূমিকা পালন করে।
5. ওয়েব বার প্রেসিং এবং ফিডিং প্রক্রিয়া
সুইং-আর্ম নমন একটি ভাল সিঙ্ক্রোনাইজেশন এবং উচ্চ স্থিতিশীলতার সাথে একটি সার্ভো মোটর দ্বারা চালিত ইস্পাত বারগুলি নমনের জন্য ব্যবহৃত হয়।
স্টিলের বার বাঁকানো অবিচ্ছিন্ন (বাঁকানোর প্রক্রিয়াটি একটি বৃত্তাকার এবং উপরে এবং নীচে দেরী ছাড়াই দেরী ছাড়াই ঘূর্ণায়মান গতিতে কাজ করে), দ্রুত গঠনের গতি সহ।
ইস্পাত বার গঠনের ছাঁচগুলি ইস্পাত বারগুলির পৃষ্ঠের স্ক্র্যাচিং রোধ করার জন্য সিলিন্ডারিক পৃষ্ঠতল রয়েছে।
খাওয়ানোর প্রক্রিয়াটি একটি সার্ভো মোটর দ্বারা চালিত হয়, আরও ভাল সিঙ্ক্রোনাইজেশন এবং নির্ভুলতার সাথে।দুই servo মোটর নিখুঁত সমন্বয় থামানো ছাড়া truss পিচ পরিবর্তন ফাংশন উপলব্ধি করতে পারেন, উৎপাদন দক্ষতা ব্যাপকভাবে উন্নত।
6. ওয়েল্ডিং পার্ট
দুইটি স্পট ওয়েডার, একটি উপরে এবং অন্যটি নীচে, মোট দুটি ট্রান্সফরমার সহ।
ঢালাই সিলিন্ডার একটি ছোট স্ট্রোক, বড় শক্তি, দ্রুত ঢালাই গতি, এবং উচ্চ মানের আছে। ঢালাই সিলিন্ডার উচ্চ মানের ব্র্যান্ড ব্যবহার এবং বায়ু clamped হয়।
ওয়েল্ডিং ইলেকট্রোডগুলি ক্রোম-জিরকনিয়াম খাদ তামা থেকে তৈরি।
ওয়েল্ডিংয়ের আকৃতি এবং আকার নিশ্চিত করার জন্য পজিশনিং প্রক্রিয়া দিয়ে সজ্জিত।
দুই পয়েন্ট প্রতিরোধ স্পট ঢালাই পদ্ধতি পিয়ার তুলনায় 60% দ্বারা ইনস্টলেশন ক্ষমতা হ্রাস, এবং প্রতিটি ঢালাই পয়েন্ট ঢালাই পরামিতি স্বাধীনভাবে সেট করা যেতে পারে।
চার-মুখী ইলেকট্রোড মাথাটি চারবার পুনরায় ব্যবহার করা যেতে পারে, যার ফলে খরচ তিনগুণ কমে যায়।
7. কাটিয়া যন্ত্রপাতি
কাটিয়া প্রক্রিয়া দ্বারা সৃষ্ট খোলা ঢালাইয়ের সমস্যা কার্যকরভাবে সমাধান করতে এবং কাটার সময় ট্রাসের বিকৃতি এবং বিকৃতি এড়াতে "ক্যাসার টাইপ" কাটিয়া মোডটি গৃহীত হয়।
দ্রুত কাটার গতি, ঢালাই বন্ধ করার প্রয়োজন নেই।
প্রধান এবং পাশের শক্তিশালীকরণ ওয়েল্ডিং জয়েন্টগুলিতে উচ্চ-শক্তির কাটার জন্য, চীন থেকে সর্বশেষ উন্নত উচ্চ-শক্তি এবং শক্ত ছাঁচ ইস্পাত ব্যবহার করা হয়।
8. স্বয়ংক্রিয় সংগ্রহ এবং স্ট্যাকিং প্রক্রিয়া
স্বয়ংক্রিয় সংগ্রহ প্রক্রিয়াটি থামার প্রয়োজন ছাড়াই অবিচ্ছিন্ন উত্পাদনকে সক্ষম করে, দক্ষতা বৃদ্ধি করে।
এটি বিভিন্ন আকারের, দীর্ঘ এবং সংক্ষিপ্ত ট্রাস্ট সংগ্রহ করতে পারে।
স্বয়ংক্রিয় সংগ্রহ, স্ট্যাকিং এবং ট্রাসের শিপিং সম্পূর্ণ স্বয়ংক্রিয়।
স্বয়ংক্রিয় সংগ্রহ এবং স্ট্যাকিং ডিভাইস অপারেটর সংখ্যা 2 দ্বারা হ্রাস করে।
9বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
এটি উচ্চ স্থিতিশীলতার সাথে হিচুয়ান থেকে নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে।
10অপারেটিং সিস্টেম
অপারেটিং বোতাম এবং অন্যান্য উপাদানগুলি উচ্চ মানের পণ্য ব্যবহার করে।
সরঞ্জামটি পরিচালনা এবং সামঞ্জস্য করা সহজ।
গতি, ওয়েল্ডিং পরামিতি ইত্যাদির মতো অপারেশনগুলি সুবিধাজনক।
1.5সরঞ্জাম কনফিগারেশন এবং উপাদান ব্র্যান্ড
| নাম | ব্র্যান্ড |
ব্যাখ্যা মন্তব্য |
| অপারেটিং স্ক্রিন | কুনলুন টংটাই | এটি একটি বুদ্ধিমান আইওটি টাচ স্ক্রিন যা কোর হিসাবে এআরএম সিপিইউ এবং 800 মেগাহার্টজ প্রধান ফ্রিকোয়েন্সি সহ। পণ্য নকশা 10 ইঞ্চি টিএফটি এলসিডি, রেজোলিউশন 1024 * 600, চার-ক্যার রেসিসিভ টাচ স্ক্রিন গ্রহণ করে,এবং এছাড়াও McsgPro কনফিগারেশন সফটওয়্যার সঙ্গে প্রাক ইনস্টল করা. |
| পিএলসি | হেচুয়ান | উচ্চ কর্মক্ষমতা, কম্প্যাক্ট কাঠামো, শক্তিশালী ফাংশন, এবং উচ্চ স্থিতিশীলতা। |
| সার্ভো মোটর | হেচুয়ান | উচ্চ পারফরম্যান্স, উচ্চ নির্ভরযোগ্যতা এবং উচ্চ মানের। |
| নিম্ন ভোল্টেজ নিয়ন্ত্রণ | CHNT | চীনা সুপরিচিত ব্র্যান্ড, স্থিতিশীল গুণমান, উচ্চ নির্ভরযোগ্যতা। |
| পাওয়ার সাপ্লাই পরিবর্তন করা | তাইওয়ান মিংওয়ে | তাইওয়ানের একটি সুপরিচিত ব্র্যান্ড যার ৩০ বছরেরও বেশি গবেষণা ও উৎপাদন অভিজ্ঞতা রয়েছে। |
| ওয়েল্ডিং ট্রান্সফরমার | চেংটাই | জাপানি ওয়েল্ডিং প্রযুক্তি ব্যবহার করে। |
| বায়ু উপাদান | ইয়াদেকে | তাইওয়ানের সুপরিচিত ব্র্যান্ড, ভাল মানের, উচ্চ নির্ভরযোগ্যতা, উচ্চ লোড ক্ষমতা। |
| সোলিনয়েড ভালভ | ইয়াদেকে | তাইওয়ানের সুপরিচিত ব্র্যান্ড, ভাল মানের, উচ্চ নির্ভরযোগ্যতা, উচ্চ লোড ক্ষমতা। |
| সিলিন্ডার | শুয়াংবেইলি কাস্টম সিলিন্ডার | দ্রুত গতি, পর্যাপ্ত শক্তি এবং উচ্চ স্থিতিশীলতা। |
| ওয়েল্ডিং নিয়ন্ত্রক | সাংহাই গুলং | স্থিতিশীল পণ্য কর্মক্ষমতা এবং নির্ভরযোগ্য মানের। |
| রিডাক্টর | চেজিয়াং তিয়ানহং | স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা। |
| রৈখিক গাইড রেল | তাইওয়ান শ্যাংইন | উচ্চ লোড ক্ষমতা, উচ্চ নির্ভুলতা, উচ্চ গতি এবং উচ্চ নির্ভুলতা। |
| লেয়ারিং | এনএসকে | আমদানি করা গুণমান, স্থিতিশীল গুণমান এবং উচ্চ নির্ভরযোগ্যতা। |
| বৈদ্যুতিক তার, তারের | গুয়াংডং ইংকে | চমৎকার উপাদান, শক্তিশালী নিরোধক, কম eccentricity. |
2. রিবার ট্রাস ফর্মওয়ার্কিংয়ের জন্য স্বয়ংক্রিয় ওয়েল্ডিং মেশিন
2.১ সরঞ্জামের সারসংক্ষেপ
রিবার ট্রাস ফর্মওয়ার্ক ওয়েল্ডিং উত্পাদন লাইনটি কন্ট্রোল রোলার কনভেয়র, স্বয়ংক্রিয় সারিবদ্ধতা, স্বয়ংক্রিয় গাইডিং, স্বয়ংক্রিয় ldালাই, নিয়ন্ত্রণ ব্যবস্থা ইত্যাদি নিয়ে গঠিত।এটি প্রধানত galvanized প্লেট সঙ্গে ইস্পাত trusses ঢালাই জন্য ব্যবহৃত হয়, স্টিল প্লেট এবং নির্মাণ শিল্পে অন্যান্য স্টিল formwork. (এটি 'ভি' টাইপ নীচের প্লেট এবং 'এম' টাইপ নীচের প্লেট ঢালাই করতে পারেন)
2.২ রিবার ট্রাস্ক ফর্মওয়ার্ক ওয়েল্ডিং মেশিন সরঞ্জামের গঠন
| না, না। | মেশিনের উপাদান | পরিমাণ | প্রযুক্তিগত বৈশিষ্ট্য |
| 1 | মোটরযুক্ত লোডিং ফ্রেম | এক সেট | 3 * 3 মিটার |
| 2 | মোটর চালিত আনলোডার | এক সেট | 3pcs*3 মিটার |
|
3 |
ওয়েল্ডিং মেশিন | এক সেট | সার্ভো মোটর স্টেপিং গ্রহণ করে, ইলেকট্রোড মাথাটি সমন্বয় স্টপ এবং গাইড ডিভাইসের সাথে জল-শীতল হয়। |
| 4 | বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা | এক সেট | ঝংদা ইউ-কন্ট্রোল ইন্টেলিজেন্ট মডিউলের মতো নিয়ন্ত্রণ ব্যবস্থা গ্রহণ |
| 5 | অপারেটিং সিস্টেম | এক সেট | এসজিএমবি সিস্টেম গ্রহণ করুন |
| 6 | ব্যবহারের নির্দেশিকা, র্যান্ডম রিপেয়ার পার্টস এবং টুলস | এক সেট | স্ট্যান্ডার্ড কনফিগারেশন |
|
7 |
অন্যান্য কনফিগারেশন | এক সেট | গাইডিং বায়ু সংকোচন এবং সারিবদ্ধতা stopper, মোটরযুক্ত গ্রহণ এবং খাওয়ানোর ফ্রেম দিয়ে সজ্জিত। |
| নামমাত্র ভোল্টেজ |
380V 50HZ |
| ঢালাই ট্রান্সফরমার শক্তি | ৩*১০০ কেভিএ |
| অন্যান্য শক্তি | ৩ কিলোওয়াট |
| স্টেপ পিচ | ১৯০-২১০ মিলিমিটার (টুনযোগ্য) |
| ওয়েল্ডিং ইলেক্ট্রোডের সংখ্যা | ৬টি ইউনিট |
| কাজের টেবিলের উচ্চতা | ৮০০ মিমি |
| প্রসেসিংযোগ্য মেঝে বাঁধের দৈর্ঘ্য | 0.৪ মিটার-১২ মিটার |
| ঢালাইযোগ্য প্লেটের প্রস্থ | ৫৭৬/৬০০ মিমি |
| ঢালাইযোগ্য প্লেটের বেধ |
0.4 মিমি থেকে 1.0 মিমি |
| অন্যান্য কনফিগারেশন | এটি গাইডেড নিউম্যাটিক প্রেসিং এবং সমন্বয় স্টপ এবং মোটরযুক্ত পিক আপ এবং ফিড ফ্রেম দিয়ে সজ্জিত। |
| পুরো মেশিনের ওজন | ৩টি |
2.4 সরঞ্জামের বৈশিষ্ট্য
◆ এটি ৫৭৬ এবং ৬০০ ধরনের ট্রাস ফ্লোর স্ল্যাব তৈরি করতে পারে।
◆ বিদেশী ওয়েল্ডিং প্রযুক্তি গ্রহণ করা, ফুটো ওয়েল্ডিং এবং গ্যালভানাইজড প্লেট ভাঙ্গনের ঘটনা এড়ানো, যা চীনের অনুরূপ সরঞ্জামগুলিতে সহজেই ঘটে।
◆ সার্ভো মোটর স্টেপিং গ্রহণ করা, আরো সঠিক এবং দ্রুত হাঁটা।
◆ কমপ্যাক্ট এবং যুক্তিসঙ্গত গঠন, সুন্দর চেহারা।
◆মোট ওয়েল্ডিং পাওয়ার ৩০০ কেভিএ।
রুই শিয়ান
স্প্লাইস র্যাক 10 এইচপি বায়ু শীতল জল শীতল ইউনিট
দৈর্ঘ্য*প্রস্থ*উচ্চতা=১৬১০*৭৩৫*১৩৯০ মিমি
বায়ু-শীতল বক্স-টাইপ ওয়াটার কুলিং ইউনিটগুলির প্রযুক্তিগত স্পেসিফিকেশন পরামিতিগুলি নীচের টেবিলে তালিকাভুক্ত করা হয়েছেঃ
বাইপাস ভালভ
1.5 ইঞ্চি পাইপ সংযোগ করুন
ট্যাংক ক্ষমতা 140L
পাম্প প্রবাহ 9m3/h
|
পয়েন্ট
|
বায়ু শীতল সিরিজ পণ্য | |
| RX-10 | ||
| পাওয়ার সাপ্লাই | 10P-50Hz-380V | |
| শীতল জল প্রবাহ m3/h | 6.0 | |
| মোট শক্তি খরচ kW | 10.5 | |
|
শীতল করার ক্ষমতা
|
কিলোওয়াট | 36 |
| ক্যালোরি/ঘন্টা | 30960 | |
| প্রকার | সম্পূর্ণরূপে বন্ধ স্ক্রোল টাইপ | |
| শুরু পদ্ধতি | সরাসরি শুরু | |
| কনডেনসিং ইউনিট | প্রকার | উচ্চ দক্ষতা বেগুনি তামা জ্যাকেটযুক্ত অ্যালুমিনিয়াম ফয়েল ফিনিং + কম শব্দ ফ্যান |
| শীতল বায়ু ভলিউম m3/h | 12000 | |
| একক সংখ্যা | 1 | |
| শীতল পদার্থ | প্রকার | R22 |
| অন্তর্নির্মিত জল পাম্প kW | 1.5 | |
|
বাষ্পীভবন
|
একক সংখ্যা | উচ্চ দক্ষতা পানির ট্যাঙ্ক কয়েল টাইপ |
| প্রকার | 1 | |
| পাইপের ব্যাসার্ধ | DN40 | |
| সুরক্ষা সুরক্ষা ডিভাইস | উচ্চ এবং নিম্ন ভোল্টেজ সুরক্ষা, অ্যান্টি-আইসিং সুরক্ষা (দ্বিগুণ), সুরক্ষা ভালভ, ওভারলোড সুরক্ষা, আন্ডার-ফেজ, বিপরীত ফেজ, আন্ডার-ভোল্টেজ, ওভার-ভোল্টেজ, জল প্রবাহ সুরক্ষা ইত্যাদি | |
| সুরক্ষা সুরক্ষা ডিভাইস | দৈর্ঘ্য | 1610 |
| প্রস্থ | 735 | |
| উচ্চতা | 1390 | |
| সামগ্রিক মাত্রা | কেজি | 326 |
4বায়ু সংকোচকারী
KAIZEN BK সিরিজ 37kW স্ক্রু কম্প্রেসার সমর্থনকারী পরামিতি
BK সিরিজের নতুন স্ক্রু কম্প্রেসার মানবিক মানব-মেশিন ইন্টারফেস প্রদর্শন এবং নিয়ন্ত্রণ সিস্টেম।
সহজ এবং সুবিধাজনক অপারেশন
অপারেটিং অবস্থা এক নজরে দেখা যায়।
বি কে সিরিজের স্ক্রু কম্প্রেসার আপনার জন্য ২৪ ঘন্টা কাজ করতে পারে।
যখন কোনো অস্বাভাবিকতা দেখা দেয় তখন চীনা ভাষায় ম্যানেজমেন্ট বা রিভিশন করা হয় ।
. অতিরিক্ত আউটপুট ইন্টারফেসের সাথে, এটি একাধিক ইউনিটের চেইন কন্ট্রোল এবং রিমোট ডায়গনিস্টিক কন্ট্রোল উপলব্ধি করতে পারে।
BK সিরিজ নতুন স্ক্রু কম্প্রেসার অন্তর্নির্মিত তেল বিচ্ছেদ সিস্টেমের সাথে
. অন্তর্নির্মিত তেল পৃথকীকরণ নকশা গ্রহণ তেল-বায়ু পৃথকীকরণ প্রভাব নিশ্চিত করে এবং তেল খরচ হ্রাস করে, এবং নকশা শুরু থেকে পণ্যের গুণমান সম্পূর্ণরূপে নিশ্চিত করা হয়।
BK সিরিজ নতুন ধরনের স্ক্রু এয়ার কম্প্রেসার উচ্চ দক্ষতা বায়ু ইনলেট নিয়ন্ত্রণ ভালভ।
চালু/বন্ধ নিয়ন্ত্রণ মোড
চেক ভালভ সহ অ্যান্টি-ওয়েল স্প্রে ডিজাইন
বি কে সিরিজের স্ক্রু কম্প্রেসারগুলির একটি নতুন প্রজন্মের কম খরচ, উচ্চ দক্ষতা মোটর রয়েছে।
উচ্চ শুরুর টর্ক
আইসোলেশন ক্লাস F, সুরক্ষা ক্লাস IP54
এসকেএফ লেয়ার, কম গোলমাল, দীর্ঘ সেবা জীবন
. রিফুয়েলিং ডিভাইস সহ, মেশিন বন্ধ না করেই রিফুয়েল করা যায়।
| স্রাব চাপ Mpa |
0.8 |
| স্রাবের আয়তন m3/min | 5.5 |
| মোটর পাওয়ার কিলোওয়াট | 37 |
| নির্গমন ইন্টারফেস | জি১১/২ |
| গোলমাল db (((A) | 67 |
| ওজন কেজি | 730 |
| সামগ্রিক মাত্রা মিমি | 1240*1030*1435 |
5.ফিনিয়ার প্রেস(প্রকার"V" )
প্রসেস ফ্লোঃ আনওয়াইন্ডিং → গাইডেড ফিডিং → রোল ফর্মেশন → রোল ফর্মেশনে কাটা → রোল ফর্মেশন → সমাপ্ত পণ্যগুলি আউটলেট
| প্রধান মোটর শক্তি | ৪ কিলোওয়াট ((রোটিং সাইক্লয়েড রিডাকশন মোটর) |
| পিএলসি এবং ফ্রিকোয়েন্সি কনভার্টার | ডেল্টা (পিএলসি মাইক্রো কম্পিউটার কন্ট্রোল সিস্টেমঃ স্বয়ংক্রিয়ভাবে বোর্ডের সংখ্যা এবং দৈর্ঘ্য নিয়ন্ত্রণ) |
| টাচ স্ক্রিন | WEINVIEW.CO.,LTD (তাইওয়ান) |
| হাইড্রোলিক ছাঁচনির্মাণ কাটার যন্ত্রপাতি | ছাঁচনির্মাণে কাটা |
| ফিডের প্রস্থ | ৬২৫/৬০০ |
| প্লেট চাপানোর জন্য উপযুক্ত | 0.4 ০.৭ মিমি (গ্যালভানাইজড স্টীল প্লেট যার আয়তন শক্তি ≤ G300) |
| গঠনের গতি | 10 ̊15 মি/মিনিট |
| গঠনের পাস সংখ্যা | 12 |
| সামগ্রিক ওজন | প্রায় ৩.৫ টন |
| আনলোডিং র্যাক | ১টি |
