ডান কোণ টার্স, প্রিফ্যাব্রিকেটেড ফ্লোর প্লেট উৎপাদন,

শানডং টাইম মেশিনারি টেকনোলজি কোং, লি.

"পিসি রেবার ট্রাস ওয়েল্ডিং প্রোডাকশন লাইন (SGHJ-IV)"

সরঞ্জাম তথ্য

আইনি প্রতিনিধি: কুই হাও

ফোন: 13395378282

ঠিকানা: অর্থনৈতিক উন্নয়ন অঞ্চল, জিনিং সিটি, শানডং প্রদেশ

ওয়েবসাইট: www.sdsgzn.com

সুচিপত্র

আমি.পিসি কম্পোজিট স্ল্যাব প্রকল্পের পরিচিতি 3

1. প্রকল্প ওভারভিউ3

2 .উৎপাদন প্রক্রিয়া ভূমিকা4

3.PC রিবার ট্রাস ফিনিশড প্রোডাক্ট (ডান অ্যাঙ্গেল ট্রাস)5

২.সরঞ্জাম কর্মক্ষমতা এবং প্রযুক্তিগত পরামিতি 6

1. রেবার ট্রাস উত্পাদন লাইনের প্রযুক্তিগত পরামিতি6

1.1 সরঞ্জাম ওভারভিউ6

1.2 রেবার ট্রাস উত্পাদন লাইনের সরঞ্জাম রচনা6

1.3 সরঞ্জাম প্রযুক্তিগত পরামিতি:7

1.4 সরঞ্জাম বৈশিষ্ট্য8

1.5 ইকুইপমেন্ট কনফিগারেশন এবং কম্পোনেন্ট ব্র্যান্ড10

2. কুলিং ওয়াটার মেশিন11

2.1 এয়ার-কুলড বক্স কুলিং ইউনিটের প্রযুক্তিগত স্পেসিফিকেশন:11

3. এয়ার কম্প্রেসার12

1. এয়ার-কুলড স্ক্রু মেশিনের প্রযুক্তিগত পরামিতি13

আমিপিসি কম্পোজিট স্ল্যাব প্রকল্পের পরিচিতি

1. পিসি কম্পোজিট স্ল্যাব প্রকল্পের ভূমিকা

1. প্রজেক্ট সারসংক্ষেপ

কম্পোজিট ফ্লোর স্ল্যাব হল একটি কাঠামোগত ফর্ম যা প্রিফেব্রিকেটেড এবং কাস্ট-ইন-প্লেস কংক্রিটকে একত্রিত করে।প্রেস্ট্রেসড পাতলা প্লেট (5-8 সেমি পুরু) উপরের কাস্ট-ইন-প্লেস কংক্রিটের স্তরের সাথে একত্রিত হয় যাতে একটি একীভূত কাঠামো তৈরি হয় এবং একসাথে কাজ করে।পাতলা প্লেটের চাপযুক্ত প্রধান শক্তিবৃদ্ধি যৌগিক ফ্লোর স্ল্যাবের প্রধান শক্তিবৃদ্ধি হিসাবে কাজ করে, যখন উপরের কাস্ট-ইন-প্লেস স্তরের জন্য শুধুমাত্র নেতিবাচক মুহূর্ত শক্তিবৃদ্ধি এবং কাঠামোগত শক্তিবৃদ্ধি প্রয়োজন।চাপযুক্ত পাতলা প্লেটটি কাস্ট-ইন-প্লেস কংক্রিট স্তরের নীচের ফর্মওয়ার্ক হিসাবেও কাজ করে, অতিরিক্ত ফর্মওয়ার্ক সমর্থনের প্রয়োজনীয়তা দূর করে।পাতলা প্লেটের নীচের পৃষ্ঠটি মসৃণ এবং সমান, এবং যৌথ চিকিত্সার পরে, সিলিং প্লাস্টার করার প্রয়োজন নেই।এই যৌগিক মেঝে স্ল্যাবগুলির সামগ্রিক অখণ্ডতা, উচ্চ দৃঢ়তা, ভাল ফাটল প্রতিরোধ, ইস্পাত খরচ বৃদ্ধি না এবং ফর্মওয়ার্কের সঞ্চয়ের সুবিধা রয়েছে।অতিরিক্তভাবে, কাস্ট-ইন-প্লেস মেঝে স্ল্যাবের জন্য ফর্মওয়ার্ক সমর্থনের অনুপস্থিতি বড় প্রিফেব্রিকেটেড কংক্রিট পার্টিশন দেয়ালগুলির প্রাথমিক ইনস্টলেশনের অনুমতি দেয়, যার ফলে নির্মাণের সামগ্রিক সময়কাল সংক্ষিপ্ত হয়।

অ্যাপ্লিকেশন পরিসীমা এবং শ্রেণীবিভাগ

এই ফ্লোর স্ল্যাবগুলি হোটেল, অফিস ভবন, স্কুল, আবাসিক ভবন, হাসপাতাল, গুদাম, পার্কিং লট এবং বহুতল শিল্প কারখানা সহ 8 মিটার পর্যন্ত স্প্যান সহ বিল্ডিংয়ের জন্য উপযুক্ত।যৌগিক পৃষ্ঠের গঠনের উপর নির্ভর করে, চাপযুক্ত পাতলা প্লেটগুলিকে তিন প্রকারে শ্রেণীবদ্ধ করা যেতে পারে: ① কম শিয়ার স্ট্রেস বহন করে এমন যৌগিক পৃষ্ঠের জন্য, কোন শিয়ার রিইনফোর্সমেন্টের প্রয়োজন হয় না, তবে কংক্রিটের পৃষ্ঠটি রুক্ষ, স্ক্র্যাচ করা বা কিছু বন্ধন গর্ত অন্তর্ভুক্ত করা উচিত। .② যৌগিক পৃষ্ঠের জন্য যা উচ্চ শিয়ার চাপ সহ্য করে, একটি রুক্ষ পৃষ্ঠের প্রয়োজন ছাড়াও, শিয়ার শক্তিবৃদ্ধি যোগ করা উচিত।শক্তিবৃদ্ধির ব্যাস এবং ব্যবধান গণনার মাধ্যমে নির্ধারণ করা হয়, এবং শক্তিবৃদ্ধি আকারের মধ্যে রয়েছে তরঙ্গরূপ, হেলিকাল এবং বাঁকানো ত্রিভুজাকার ক্রস-সেকশন সহ স্পট-ওয়েল্ডেড জাল।③ প্রিফেব্রিকেটেড পাতলা প্লেটের জন্য, নির্মাণের সময় দৃঢ়তা বাড়াতে এবং পাতলা প্লেটের নিচে সমর্থনের প্রয়োজনীয়তা কমাতে উপরের পৃষ্ঠে একটি স্টিলের ট্রাস যোগ করা হয়।

2. উৎপাদন প্রক্রিয়া পরিচিতি

3. রিবার ট্রাস ফিনিশড প্রোডাক্ট (সদিক কোণ)

২.সরঞ্জাম কর্মক্ষমতা এবং প্রযুক্তিগত পরামিতি

1.রেবার ট্রাস উত্পাদন লাইনের প্রযুক্তিগত পরামিতি

1.1 সরঞ্জাম ওভারভিউ

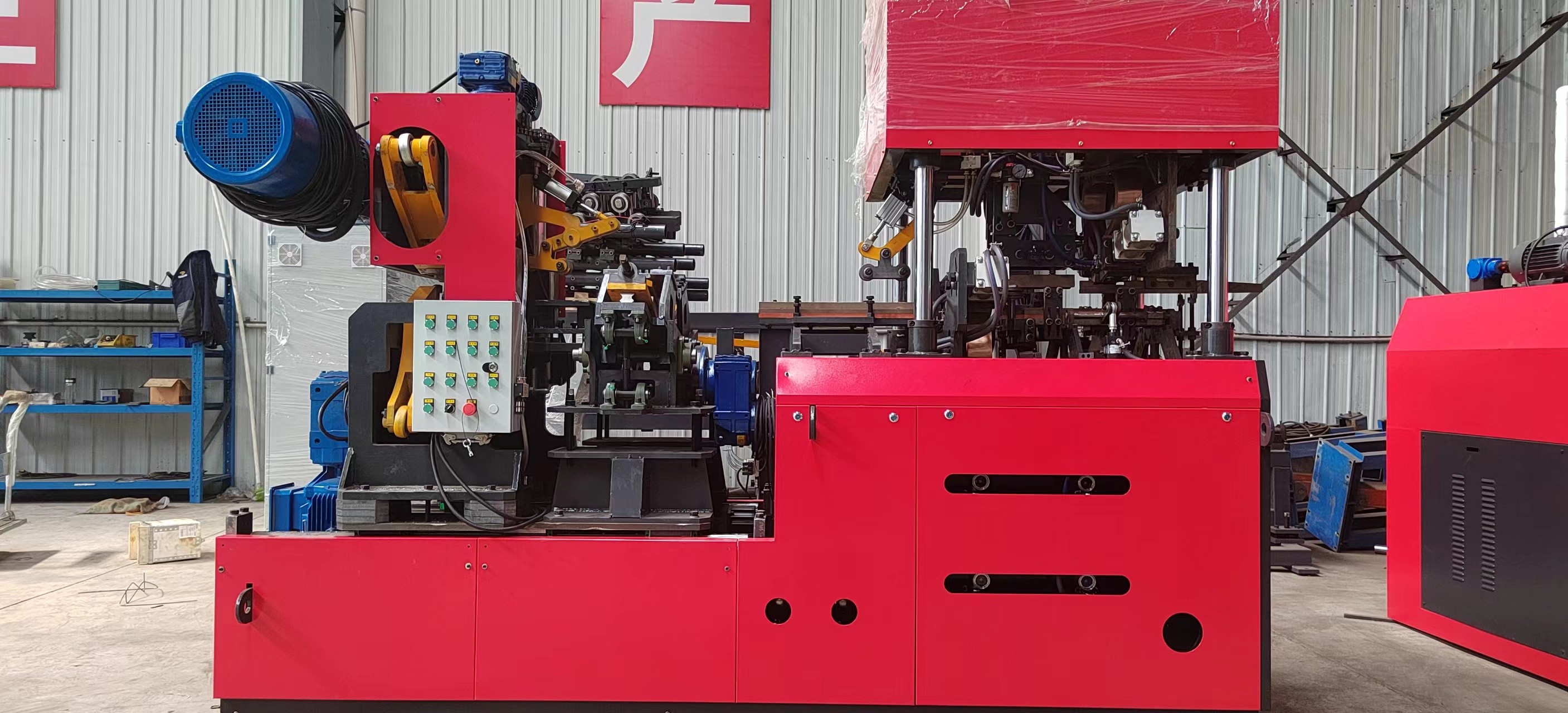

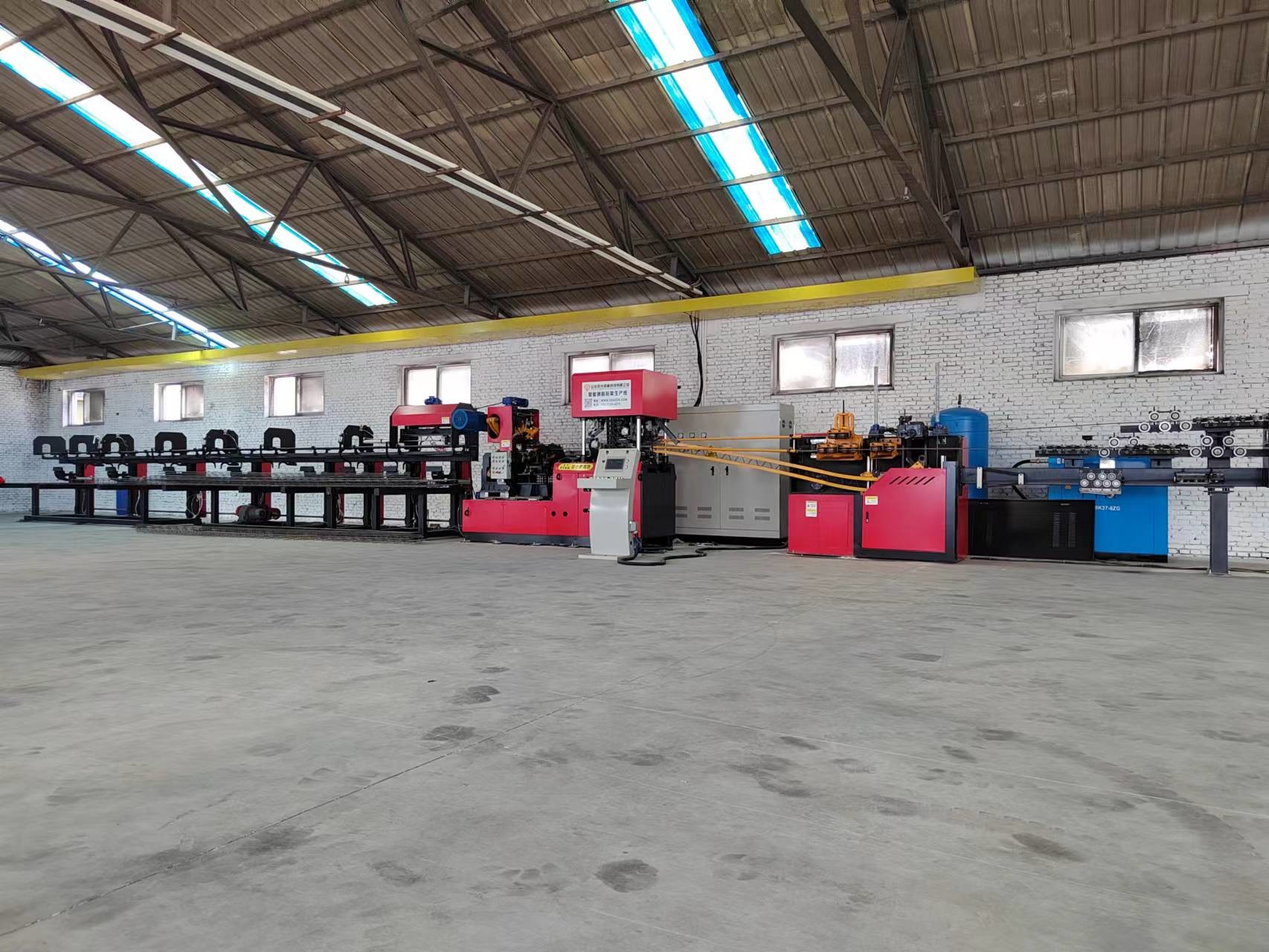

রিবার ট্রাস প্রোডাকশন লাইন হল একটি সম্পূর্ণ স্বয়ংক্রিয় প্রোডাকশন লাইন যা রিবার কয়েল ওয়্যার পাড়া, সোজা করা, সাইড স্টিল বাঁকানো, ঢালাই গঠন, স্বয়ংক্রিয় কাটিং এবং সমাপ্ত পণ্য সংগ্রহকে একীভূত করে।এটি মেঝে স্ল্যাবগুলির পাশাপাশি প্রিফেব্রিকেটেড বিল্ডিং পিসি রিবার ট্রাসগুলি তৈরি করতে পারে, যা বিল্ডিং নির্মাণে ব্যাপকভাবে প্রয়োগ করা হয় (প্রিফেব্রিকেটেড ফ্লোর স্ল্যাব) এবং উচ্চ-গতির রেলপথ নির্মাণ (ডাবল-ব্লক স্লিপার), অন্যান্য ক্ষেত্রের মধ্যে।

1.2 রেবার ট্রাস উত্পাদন লাইনের সরঞ্জাম রচনা:

6

1.3 সরঞ্জাম প্রযুক্তিগত পরামিতি:

7

1.4 সরঞ্জাম বৈশিষ্ট্য

1.রুবার ফ্রেম পাড়া

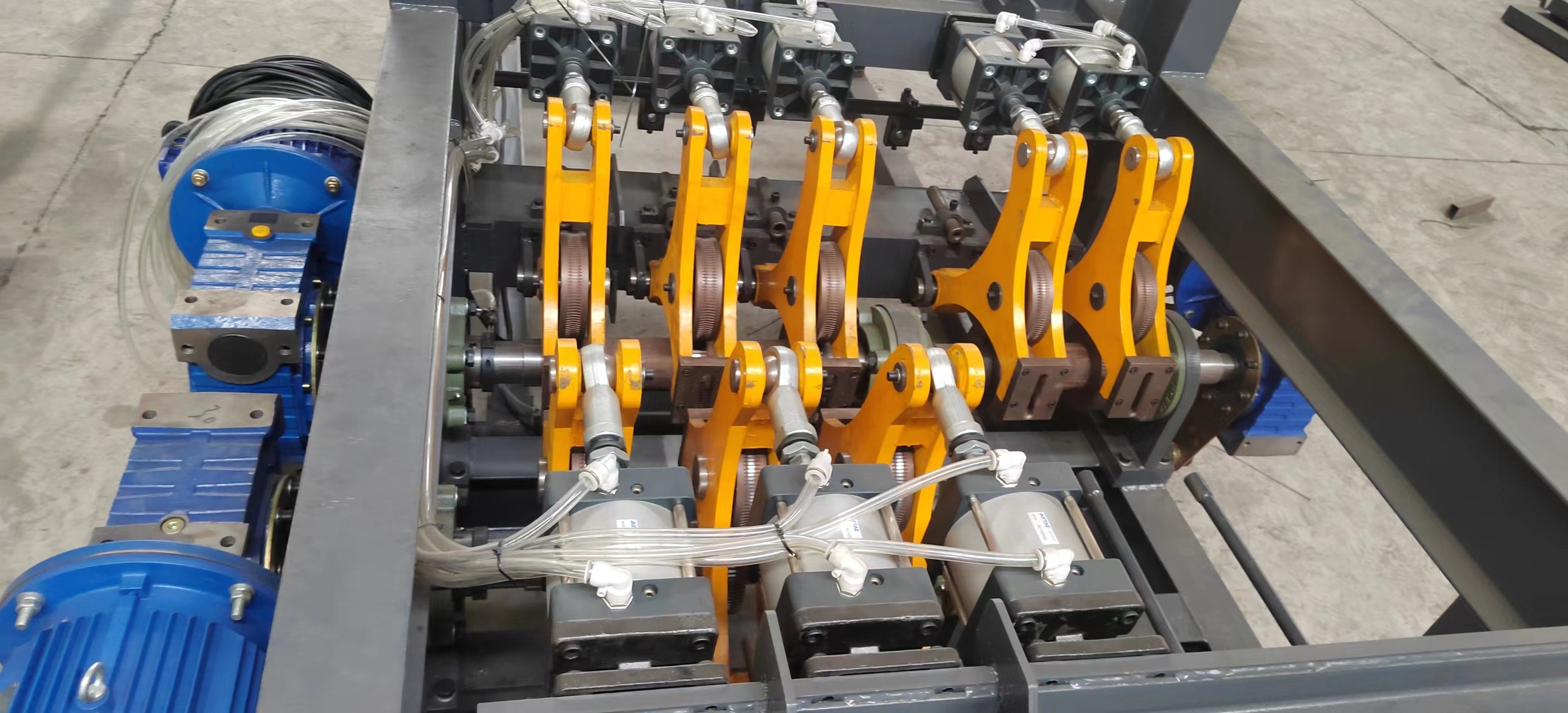

বার পেঅফ স্ট্যান্ডের পাঁচ সেট রয়েছে, রোটেটিং পেঅফ পদ্ধতি ব্যবহার করে, সর্বোচ্চ 2 টন লোড।

প্রতিটি পেঅফ স্ট্যান্ড স্বাধীন এয়ার ব্রেকিং ডিভাইস দিয়ে সজ্জিত।

প্রতিটি পেঅফ স্ট্যান্ডে ইস্পাত বারগুলির পৃষ্ঠের অক্সাইড স্কেল অপসারণের জন্য একটি স্বাধীন প্রাক-সোজা করার পদ্ধতি রয়েছে।

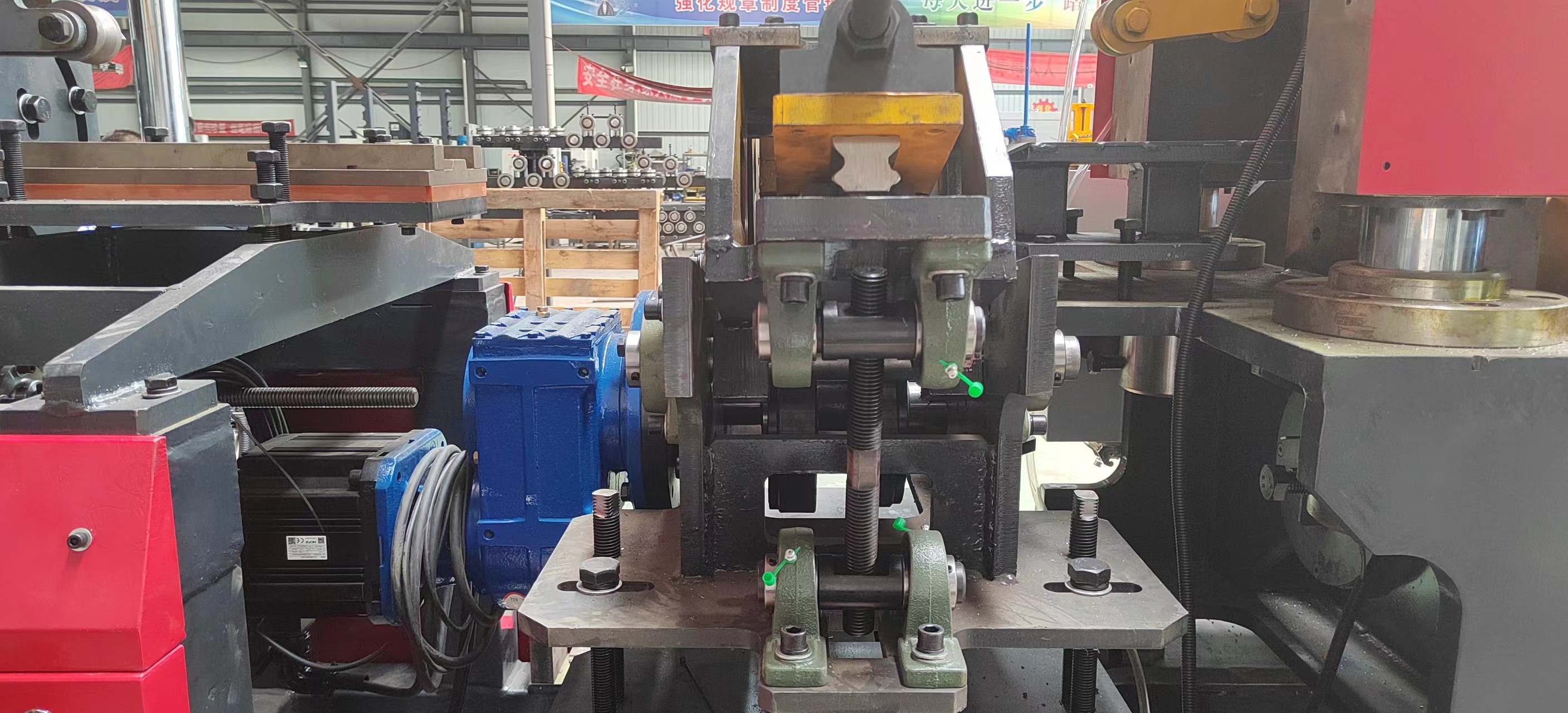

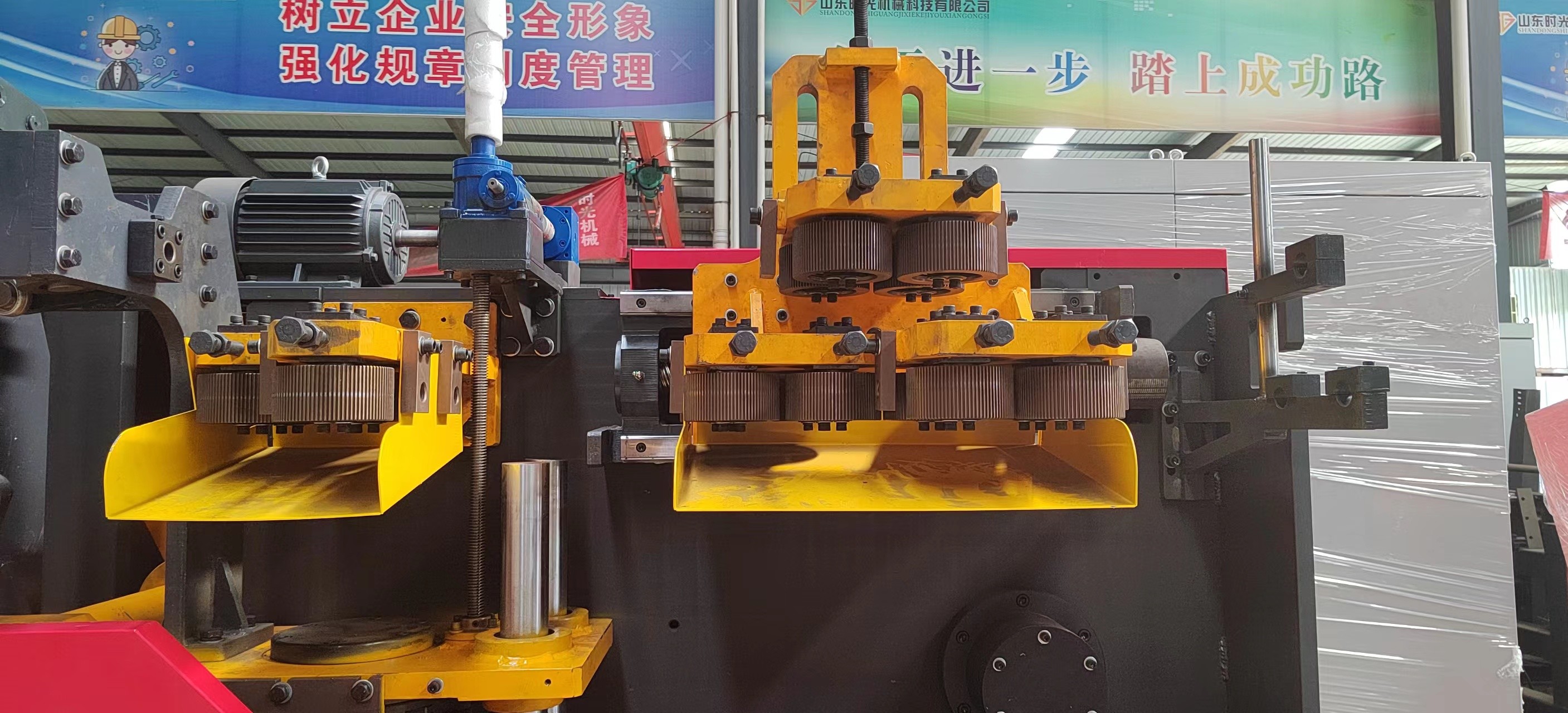

2. সোজা করা এবং খাওয়ানোর প্রক্রিয়া

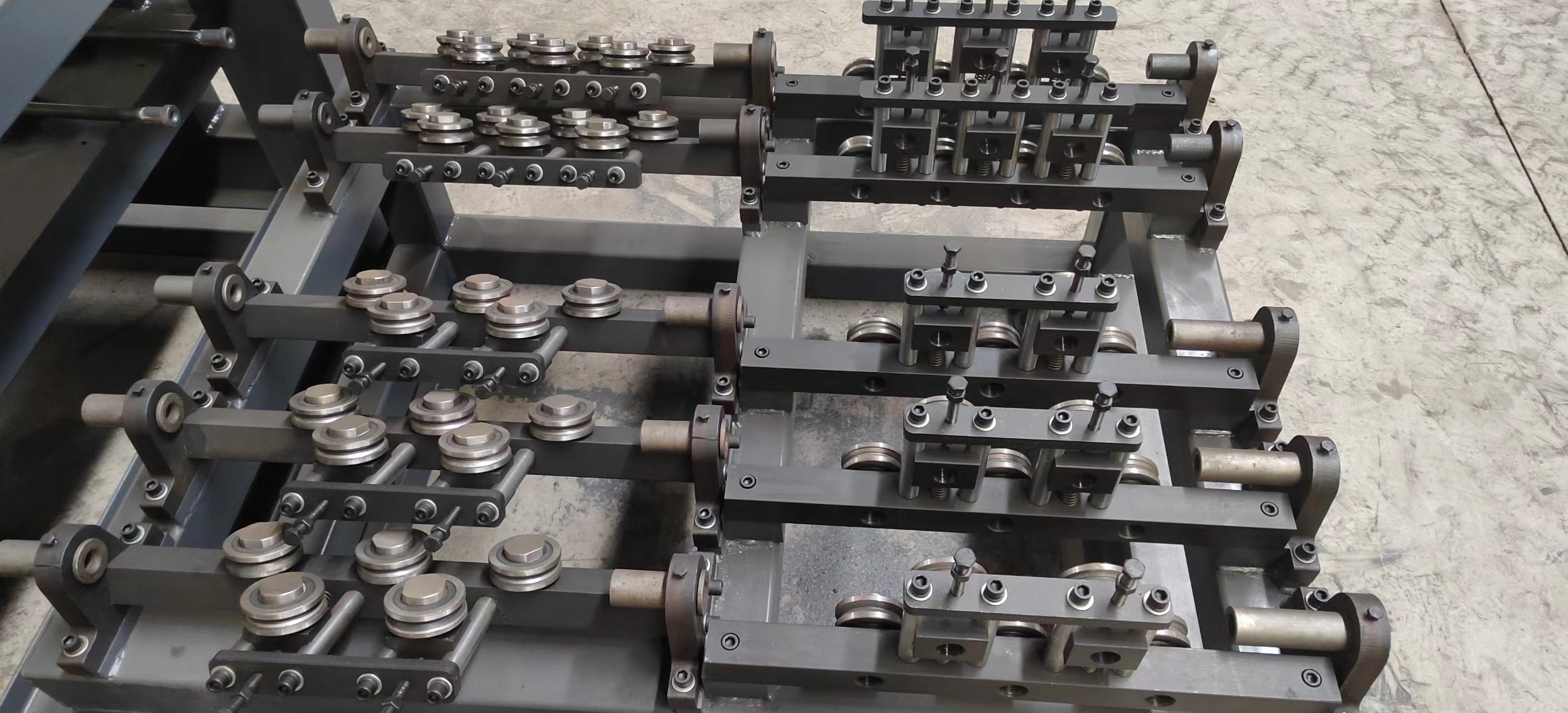

এটি ইস্পাত বারগুলির পাঁজরের ক্ষতি না করে ভাল সোজা করার প্রভাব সহ মাল্টি-হুইল সোজা ব্যবহার করে।খাওয়ানোর জন্য তিনটি ডিলেরেশন মোটর ব্যবহার করা হয়।

প্রতিটি খাওয়ানোর প্রক্রিয়া স্বাধীনভাবে নিয়ন্ত্রণ করা যেতে পারে।

3. স্টিল বার স্টোরেজ মেকানিজম

এটি বাফারিং এবং স্টোরেজের জন্য একটি নতুন ধরনের ওপেন স্টোরেজ র্যাক গ্রহণ করে, যা ক্রমাগত উত্পাদনের জন্য সুবিধাজনক এবং কার্যকরভাবে ইস্পাত বারগুলিকে জট থেকে আটকায়।

4. টার্মিনাল স্ট্রেটেনিং মেকানিজম

ঢালাই এবং গঠনের আগে প্রধান বার এবং ওয়েব বারগুলিতে সেকেন্ডারি টার্মিনাল সোজা করা হয়।সমাপ্ত ট্রাসের সোজাতা নিশ্চিত করতে ফাইভ-রোল সোজা ব্যবহার করা হয়।

এই প্রক্রিয়াটি ট্রাস পণ্যগুলির সোজাতা সামঞ্জস্য করতে একটি মূল ভূমিকা পালন করে।

5. ওয়েব বার প্রেসিং এবং ফিডিং মেকানিজম

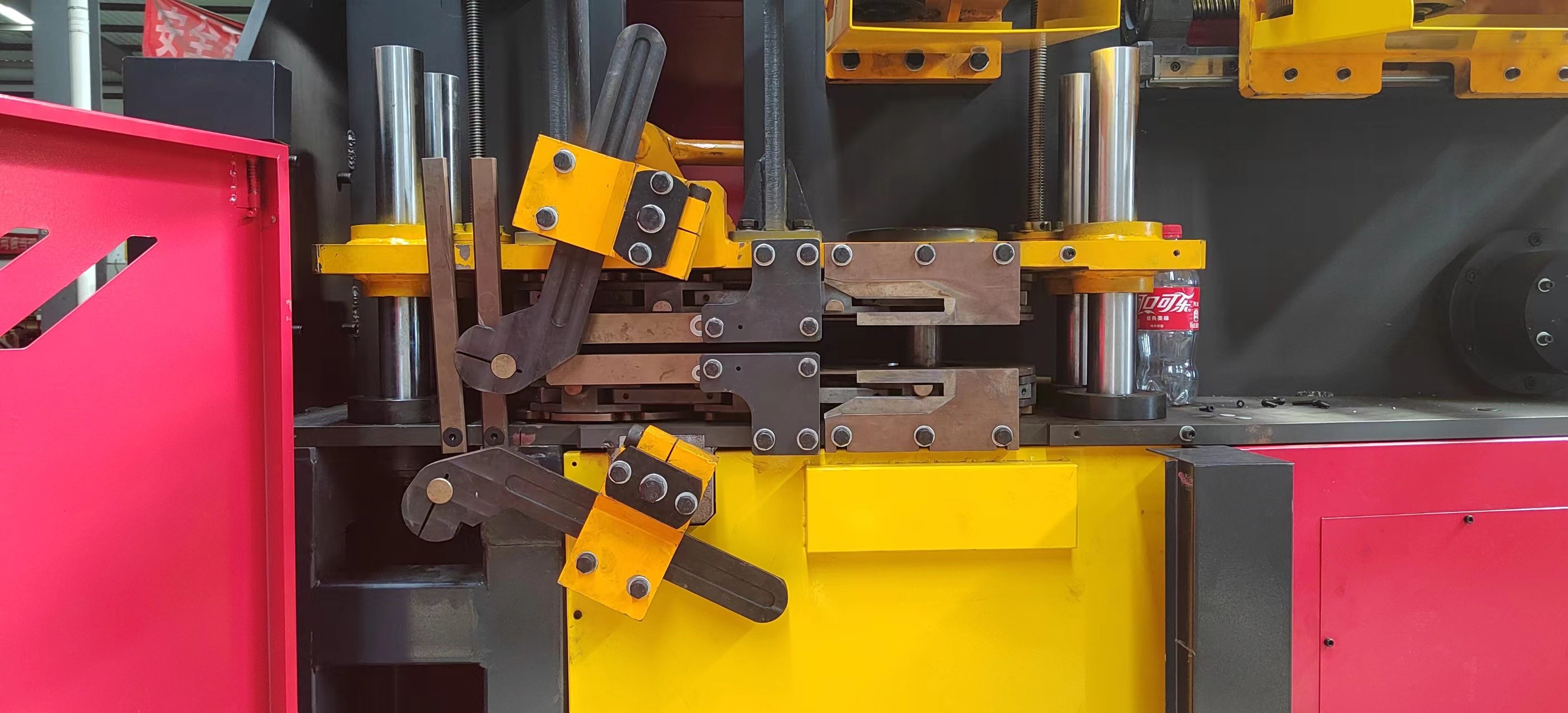

সুইং-আর্ম বাঁকানো ইস্পাত বার বাঁকানোর জন্য ব্যবহৃত হয়, একটি সার্ভো মোটর দ্বারা চালিত, ভাল সিঙ্ক্রোনাইজেশন এবং উচ্চ স্থায়িত্ব সহ।ইস্পাত বার বাঁক ক্রমাগত (নমন প্রক্রিয়া একটি বৃত্তাকার এবং উপরে এবং নিচে সুইং গতিতে কাজ করে, দেরি না করে), দ্রুত গঠনের গতিতে।ইস্পাত বার গঠনকারী ছাঁচে নলাকার পৃষ্ঠ থাকে যাতে ইস্পাত বারগুলির পৃষ্ঠে আঁচড় না পড়ে।খাওয়ানোর প্রক্রিয়াটি একটি সার্ভো মোটর দ্বারা চালিত হয়, ভাল সিঙ্ক্রোনাইজেশন এবং নির্ভুলতার সাথে।নমন প্রক্রিয়ার সমন্বয়ের সাথে, দুটি সার্ভো মোটরের নিখুঁত সংমিশ্রণটি ট্রাস পিচকে থামিয়ে না রেখে পরিবর্তন করার কার্যকারিতা উপলব্ধি করতে পারে, উত্পাদন দক্ষতাকে ব্যাপকভাবে উন্নত করে।

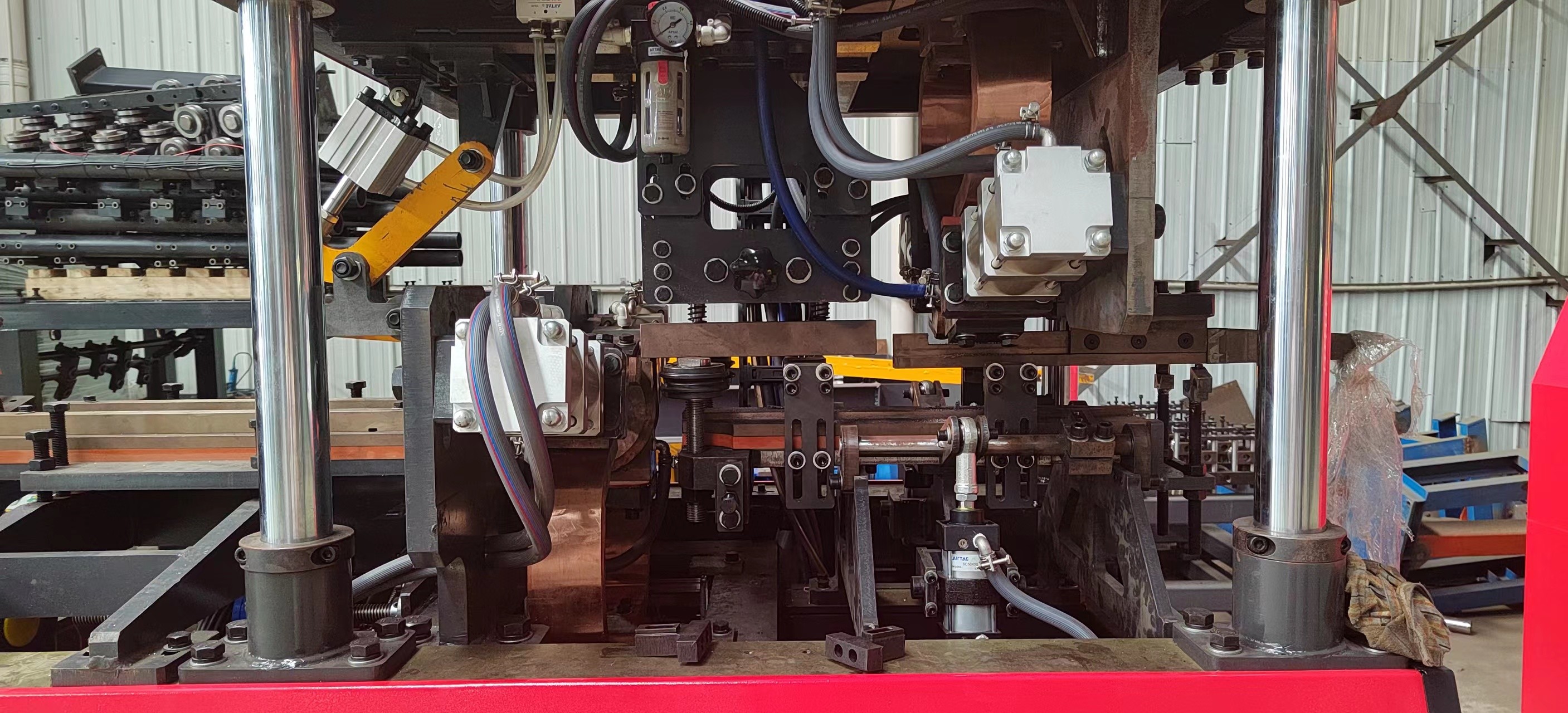

6. ঢালাই অংশ

দুটি স্পট ওয়েল্ডার, একটি উপরে এবং একটি নীচে, মোট দুটি ট্রান্সফরমার সহ।ভাল সিঙ্ক্রোনাইজেশন সহ চারটি নিম্ন প্রেস রোলার।

ঢালাই সিলিন্ডারের একটি ছোট স্ট্রোক, বড় শক্তি, দ্রুত ঢালাই গতি এবং উচ্চ গুণমান রয়েছে।

ওয়েল্ডিং সিলিন্ডারগুলি উচ্চ-মানের ব্র্যান্ড ব্যবহার করে এবং এয়ার ক্ল্যাম্পড।

ওয়েল্ডিং ইলেক্ট্রোডগুলি ক্রোম-জিরকোনিয়াম খাদ তামা দিয়ে তৈরি।

ঢালাইয়ের আকৃতি এবং আকার নিশ্চিত করতে পজিশনিং মেকানিজম দিয়ে সজ্জিত।

দুই-পয়েন্ট রেজিস্ট্যান্স স্পট ওয়েল্ডিং পদ্ধতি সহকর্মীদের তুলনায় 60% দ্বারা ইনস্টলেশন শক্তি হ্রাস করে এবং প্রতিটি ওয়েল্ডিং পয়েন্টের ঢালাইয়ের পরামিতিগুলি স্বাধীনভাবে সেট করা যেতে পারে।

ফোর-ওয়ে ইলেক্ট্রোড হেড চারবার পুনরায় ব্যবহার করা যেতে পারে, খরচ 3 গুণ কমিয়ে।

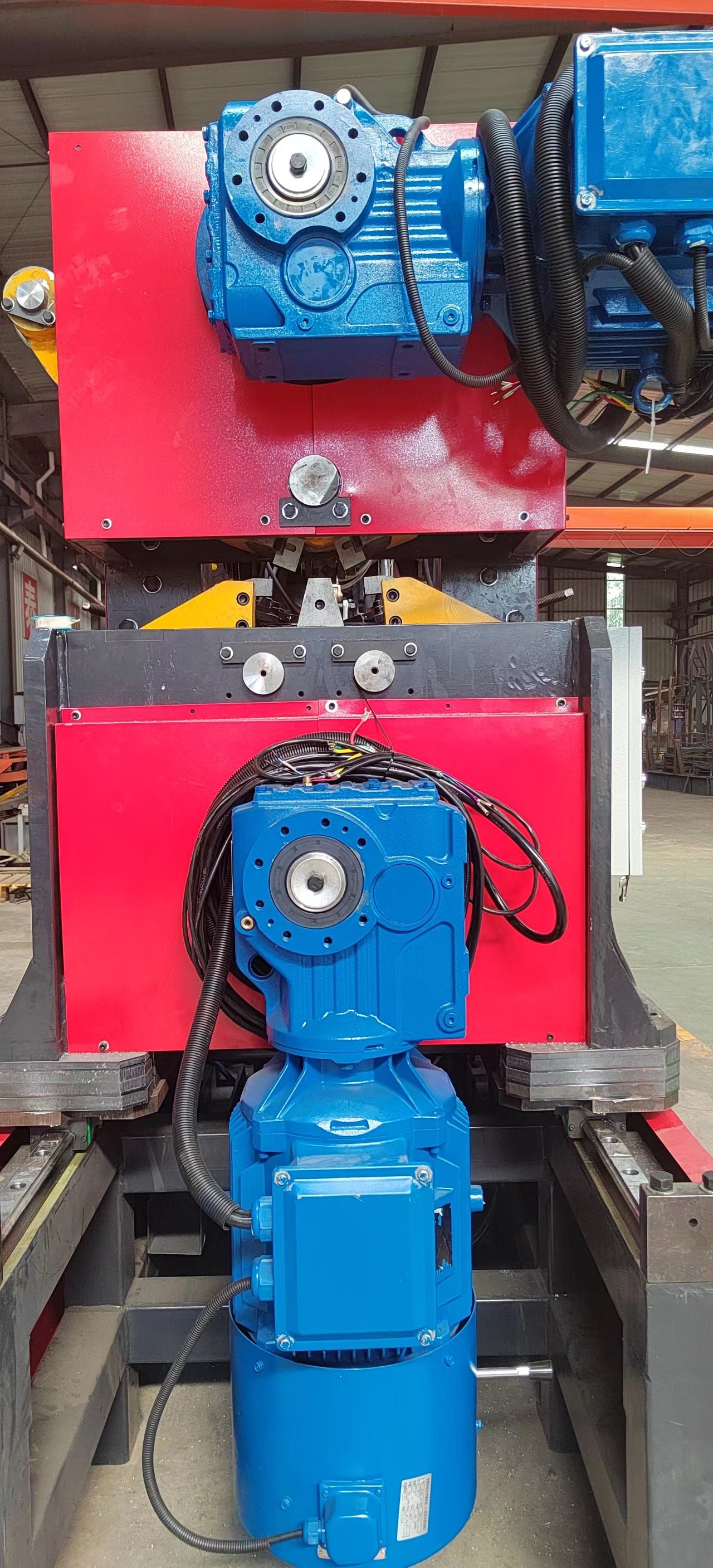

7. কাটিং মেকানিজম

"কাঁচি-টাইপ" কাটিংমোডটি কার্যকরভাবে কাটার প্রক্রিয়ার কারণে সৃষ্ট ওপেন ওয়েল্ডের সমস্যা সমাধান করতে এবং কাটার সময় ট্রাসের বিকৃতি এবং বিকৃতি এড়াতে গৃহীত হয়।

দ্রুত কাটিয়া গতি, ঢালাই বন্ধ করার প্রয়োজন নেই।

প্রধান এবং পার্শ্ব শক্তিবৃদ্ধি ঢালাই জয়েন্টগুলিতে উচ্চ-শক্তি কাটার জন্য, চীন থেকে সর্বশেষ উন্নত উচ্চ-শক্তি এবং শক্ত ছাঁচের ইস্পাত ব্যবহার করা হয়।

8. স্বয়ংক্রিয় সংগ্রহ এবং স্ট্যাকিং প্রক্রিয়া

স্বয়ংক্রিয় সংগ্রহের প্রক্রিয়াটি দক্ষতার উন্নতির প্রয়োজন ছাড়াই অবিচ্ছিন্ন উত্পাদনের অনুমতি দেয়।

এটি দীর্ঘ এবং ছোট বিভিন্ন আকারের trusses সংগ্রহ করতে পারেন।

ট্রাসের স্বয়ংক্রিয় সংগ্রহ, স্ট্যাকিং এবং শিপিং সবই সম্পূর্ণ স্বয়ংক্রিয়।

স্বয়ংক্রিয় সংগ্রহ এবং স্ট্যাকিং ডিভাইস অপারেটরের সংখ্যা 2 দ্বারা হ্রাস করে।

9. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

এটি উচ্চ স্থিতিশীলতার সাথে হেচুয়ান থেকে নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে।

10. অপারেটিং সিস্টেম

অপারেটিং বোতাম এবং অন্যান্য উপাদান উচ্চ-মানের পণ্য ব্যবহার করে।

সরঞ্জাম পরিচালনা এবং সামঞ্জস্য করা সহজ।

অপারেশন যেমন গতি, ঢালাই পরামিতি, ইত্যাদি সুবিধাজনক।

1.5 ইকুইপমেন্ট কনফিগারেশন এবং কম্পোনেন্ট ব্র্যান্ড

·

10

2. কুলিং ওয়াটার মেশিন

কুলিং ওয়াটার মেশিনদৈর্ঘ্য * প্রস্থ * উচ্চতা = 1310 * 630 * 1230 মিমি।

এয়ার-কুলড বক্স টাইপ চিলার ইউনিটের প্রযুক্তিগত বৈশিষ্ট্যগুলি নিম্নরূপ:

3.বায়ু কম্প্রেসার

BK22-8ZG এয়ার-কুলড স্ক্রু মেশিনের প্রযুক্তিগত পরামিতি
